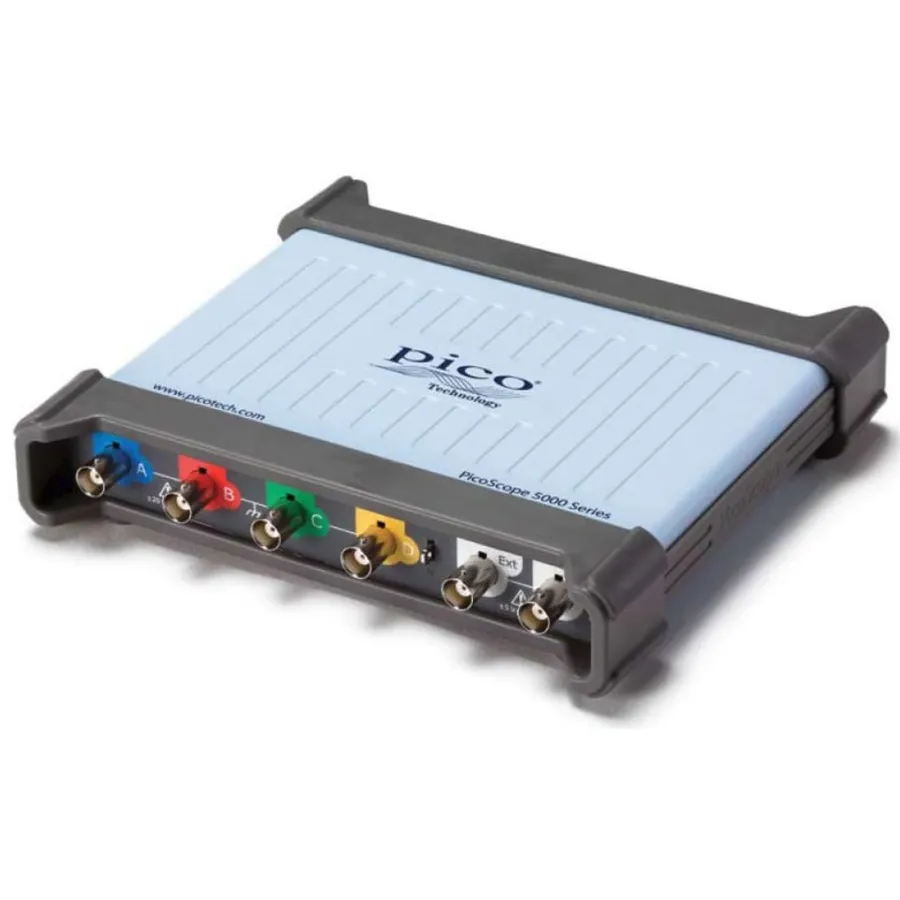

Pico Technology 5444D PC USB Oscilloscope

Огляд

Pico Technology 5444D — це 4-канальний USB осцилоскоп для ПК з серії PicoScope 5000D. Він забезпечує гнучку апаратну роздільну здатність 8–16 бітів із пропускною здатністю 200 МГц та швидкістю дискретизації 1 GS/s, що вдвічі більше за пропускну здатність моделі 5443D. Осцилоскоп підтримує розширені функції, включаючи тестування меж маски, декодування 20 протоколів, автоматичні вимірювання та вбудований генератор довільних сигналів.

Основні характеристики

• 4 аналогові канали з BNC-роз'ємами
• Пропускна здатність 200 МГц (–3 дБ), час наростання 1,75 нс
• FlexRes гнучка апаратна роздільна здатність 8–16 бітів
• Дискретизація 1 GS/s при 8-бітах, 500 MS/s при 12-бітах, 62,5 MS/s при 16-бітах
• Память захоплення до 512 MS
• Швидкість захоплення 130 000 форм сигналів на секунду
• Вбудований генератор довільних сигналів
• Декодування для 20 протоколів за замовчуванням
• Аналізатор спектру від постійного струму до 200 МГц
• Включено програмне забезпечення PicoScope, PicoLog та PicoSDK
• Безшумний дизайн без вентилятора з USB 3.0

Застосування

• Аналіз та налагодження високочастотних сигналів
• Проектування цифрових та змішаних сигнальних схем
• Дослідження та розроблення
• Навчальне тестування та навчання
• Обслуговування та ремонт устаткування

Комплектація

• USB 3 кабель Pico синього кольору TA155 (1,8 м)
• 4 x TA386 пробові зонди 200 МГц
• Блок живлення PS011 5 В 3.0 A
• Посібник із швидкого старту
