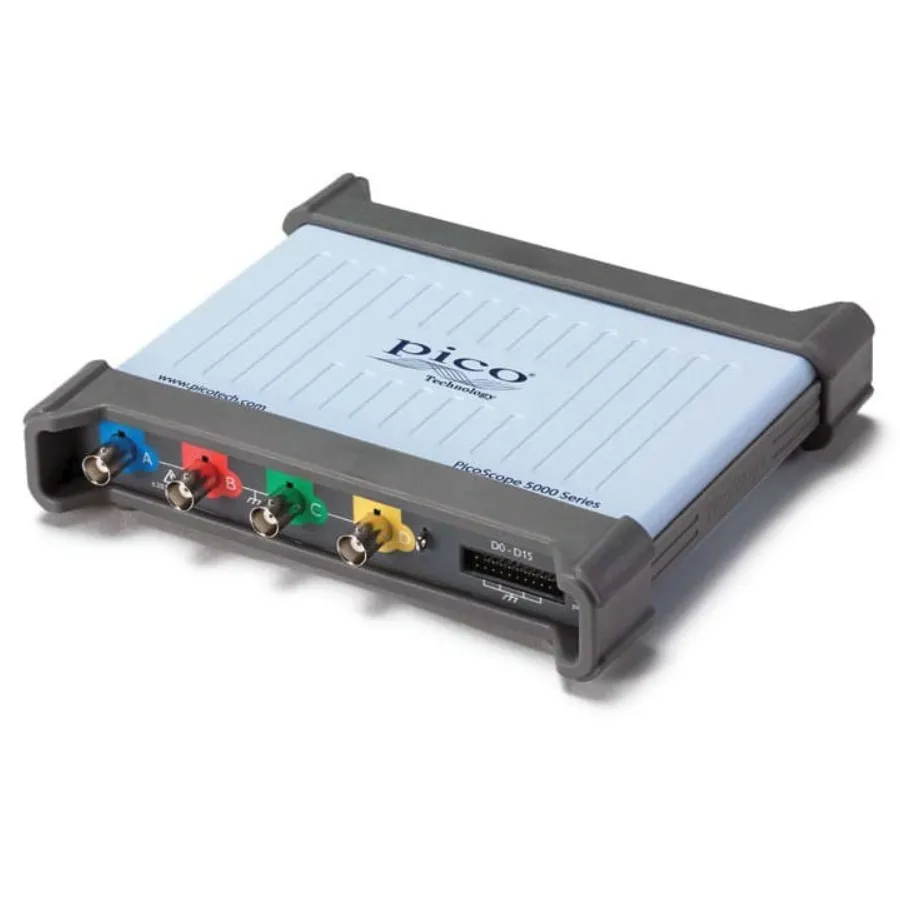

Pico Technology 5443D MSO PC USB Oscilloscope

Огляд

Pico Technology 5443D MSO — це змішаний сигнальний USB осцилоскоп для ПК з серії PicoScope 5000D. Він поєднує 4 аналогові канали з 16 цифровими каналами, забезпечуючи гнучку апаратну роздільну здатність 8–16 бітів із пропускною здатністю 100 МГц та швидкістю дискретизації 1 GS/s. Розширені функції включають тестування меж маски, декодування 20 протоколів, автоматичні вимірювання та вбудований генератор довільних сигналів.

Основні характеристики

• 4 аналогові та 16 цифрових каналів (конфігурація MSO)
• Несиметричні BNC-роз'єми для аналогових входів
• Пропускна здатність 100 МГц (–3 дБ), час наростання 3,5 нс
• FlexRes гнучка апаратна роздільна здатність 8–16 бітів
• Дискретизація 1 GS/s при 8-бітах, 500 MS/s при 12-бітах, 62,5 MS/s при 16-бітах
• Память захоплення до 512 MS
• Швидкість захоплення 130 000 форм сигналів на секунду
• Вбудований генератор довільних сигналів
• Декодування для 20 протоколів за замовчуванням
• Аналізатор спектру від постійного струму до 100 МГц
• Включено програмне забезпечення PicoScope, PicoLog та PicoSDK
• Безшумний дизайн без вентилятора з USB 3.0

Застосування

• Проектування та налагодження змішаних сигнальних схем
• Аналіз цифрових сигналів разом з аналоговими вимірюваннями
• Дослідження та розроблення
• Навчальне тестування та навчання
• Обслуговування та ремонт устаткування

Комплектація

• USB 3 кабель Pico синього кольору TA155 (1,8 м)
• 4 x TA375 пробові зонди 100 МГц
• Блок живлення PS011 5 В 3.0 A
• MSO кабель TA136
• 2 x набір MSO затискачів TA139
• Посібник із швидкого старту
