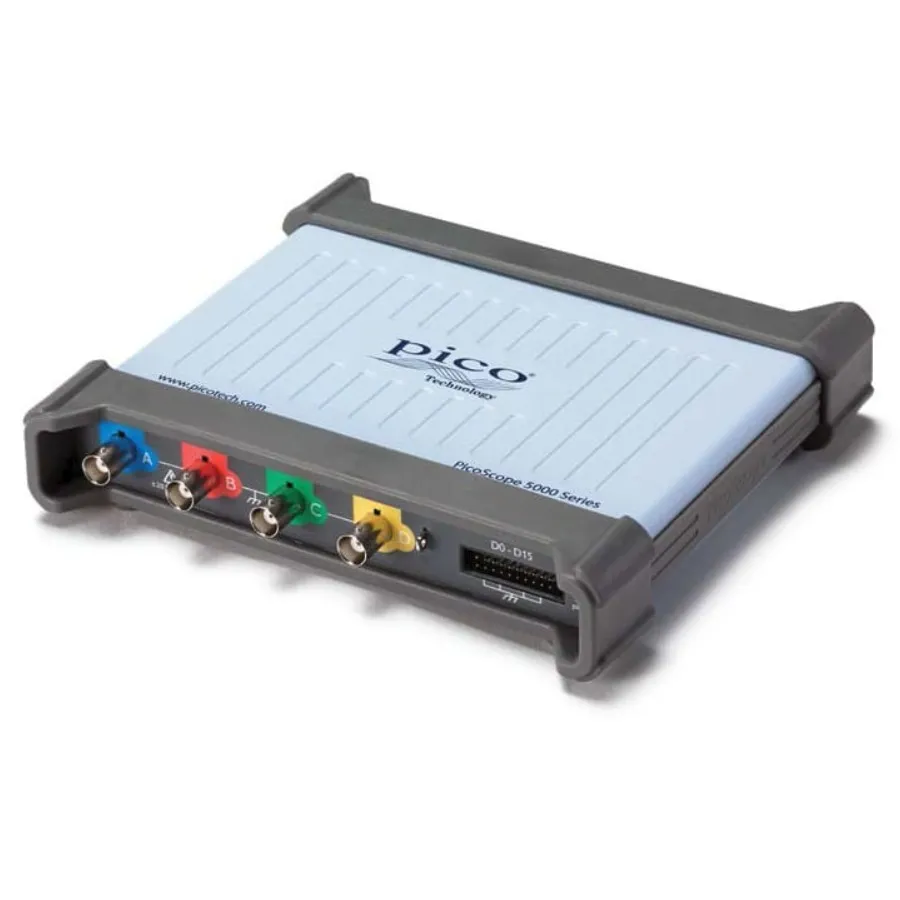

Pico Technology 5442D MSO змішаний сигнальний USB осцилограф

Огляд

Pico Technology 5442D MSO — це змішаний сигнальний USB осцилограф для ПК із серії PicoScope 5000D, який поєднує 4 аналогові та 16 цифрових каналів. Він пропонує гнучку вертикальну розрізняння 8–16 біт, пропускну здатність до 60МГц та швидкість дискретизації 1GS/s із пам'яттю захоплення до 512MS. Осцилограф забезпечує розширені функції, такі як тестування меж маски, декодування послідовностей, розширене запускання та автоматичні вимірювання.

Основні характеристики

• 4 аналогові канали з роз'ємами BNC(f)
• 16 цифрових каналів (на моделях MSO)
• Пропускна здатність 60МГц (–3 дБ) з часом фронту 5,8 нс
• Гнучка вертикальна розрізняння FlexRes 8–16 біт
• Дискретизація: 1 GS/s при 8-бітному, 500 MS/s при 12-бітному, 62,5 MS/s при 16-бітному розділенні
• Пам'ять захоплення до 512MS
• Частота захоплення 130 000 сигналів на секунду
• Вбудований генератор довільних сигналів
• Декодування послідовностей для 20 протоколів стандартно
• Аналізатор спектра постійного струму до 60МГц
• Підключення USB 3.0 для безперервної високошвидкісної передачі даних
• Тихий дизайн без вентилятора
• Безплатне програмне забезпечення PicoScope 6 з регулярними оновленнями

Застосування

• Дизайн та прототипування
• Дослідження та розробка
• Тестування та усунення несправностей
• Навчання та підготовка
• Обслуговування та ремонт

Комплектація

• 1 x USB 3 кабель Pico синій TA155 (1,8 м)
• 4 x зонди TA375 (для моделей 60МГц)
• 1 x блок живлення PS011 5В 3,0А
• 1 x кабель MSO TA136
• 2 x набори зажимів MSO TA139
• Програмне забезпечення PicoScope, PicoLog та PicoSDK
• Посібник швидкого запуску
