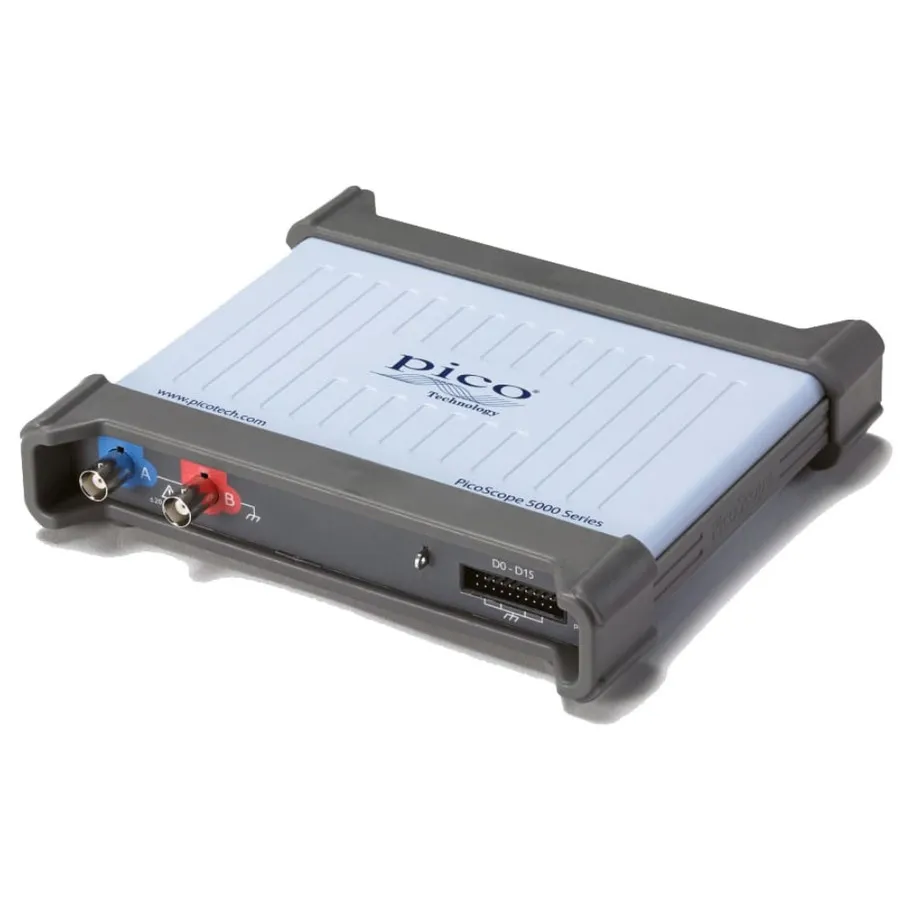

Pico Technology 5244D MSO USB Oscilloscope

Огляд

Pico Technology 5244D MSO — це змішаний сигнальний USB осцилограф із 2 аналоговими та 16 цифровими каналами, смугою 200 МГц, із серії PicoScope 5000D. Він пропонує гнучку розрізненість 8–16 біт (FlexRes), дискретизацію 1 GS/s та підключення USB 3.0. Подвійна можливість аналогового та цифрового сигналу з високою смугою робить його ідеальним для RF-проектування та складних вбудованих систем.

Основні характеристики

• 2 аналогові канали + 16 цифрових каналів (конфігурація MSO)
• Смуга 200 МГц (–3 дБ) на аналогових каналах
• Час піднесення 1,75 нс для точного захоплення фронтів на високій швидкості
• FlexRes гнучка розрізненість: 8 біт при 1 GS/s, 12 біт при 500 MS/s, 16 біт при 62,5 MS/s
• Пам'ять захоплення до 512 MS з 130 000 хвиль на секунду
• Вбудований генератор довільної форми сигналу
• Декодування послідовних протоколів для 20 протоколів (I2C, SPI, RS-232 та інші)
• Аналізатор спектру DC–200 МГц
• Розширені параметри запуску, тестування меж маски та автоматичні вимірювання
• Включено ПО PicoScope 6, PicoLog та PicoSDK

Застосування

• Проектування та валідація RF-схем
• Тестування змішаних сигналів на високій частоті
• Аналіз цифрових протоколів на високій смузі
• Розробка вбудованих систем
• Обслуговування та ремонт RF-обладнання

Комплектація

• USB 3 осцилограф PicoScope 5000D MSO
• Кабель USB 3 Pico blue TA155 (1,8 м)
• 2 x зонди TA386 (200 МГц)
• 1 x кабель MSO TA136
• 2 x набори затискачів MSO TA139
• Довідник користувача
