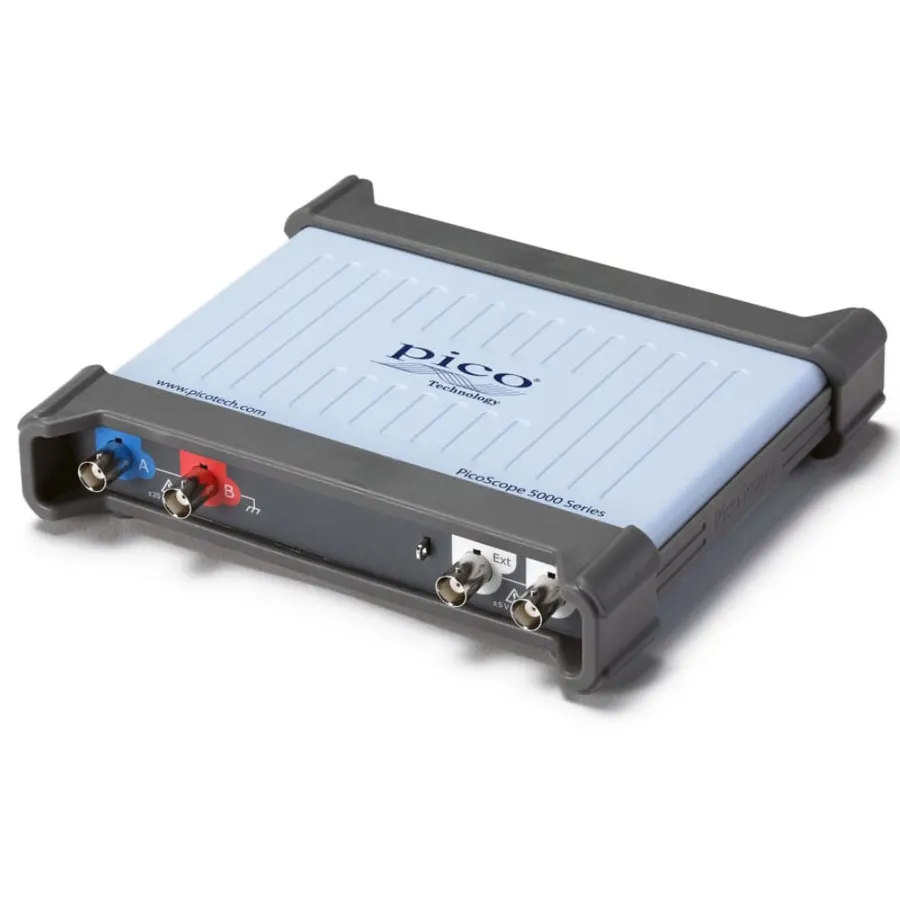

Pico Technology 5244D USB Oscilloscope

Огляд

Pico Technology 5244D — це 2-канальний PC USB осцилограф із серії PicoScope 5000D з подвійною смугою порівняно з моделлю 5243D. Він забезпечує смугу 200 МГц, гнучку розрізненість 8–16 біт (FlexRes) та дискретизацію 1 GS/s. Пристрій підключається через USB 3.0 та включає комплексне програмне забезпечення для розширеного тестування та аналізу.

Основні характеристики

• 2 аналогові канали із смугою 200 МГц (–3 дБ)
• Час піднесення 1,75 нс для точного захоплення швидких фронтів
• FlexRes гнучка розрізненість: 8 біт при 1 GS/s, 12 біт при 500 MS/s, 16 біт при 62,5 MS/s
• Пам'ять захоплення до 512 MS з 130 000 хвиль на секунду
• Вбудований генератор довільної форми сигналу
• Декодування послідовних протоколів для 20 протоколів (I2C, SPI, RS-232 та інші)
• Аналізатор спектру DC–200 МГц
• Розширені параметри запуску, тестування меж маски та автоматичні вимірювання
• Включено ПО PicoScope 6, PicoLog та PicoSDK
• Тиха конструкція без вентилятора з портативною роботою через USB 3.0

Застосування

• Аналіз RF та високочастотних сигналів
• Тестування цифрових схем на високій швидкості
• Дослідження та розробка
• Освіта та навчання
• Обслуговування та ремонт складної електроніки

Комплектація

• USB 3 осцилограф PicoScope 5000D Series
• Кабель USB 3 Pico blue TA155 (1,8 м)
• 2 x зонди TA386 (200 МГц)
• Довідник користувача
