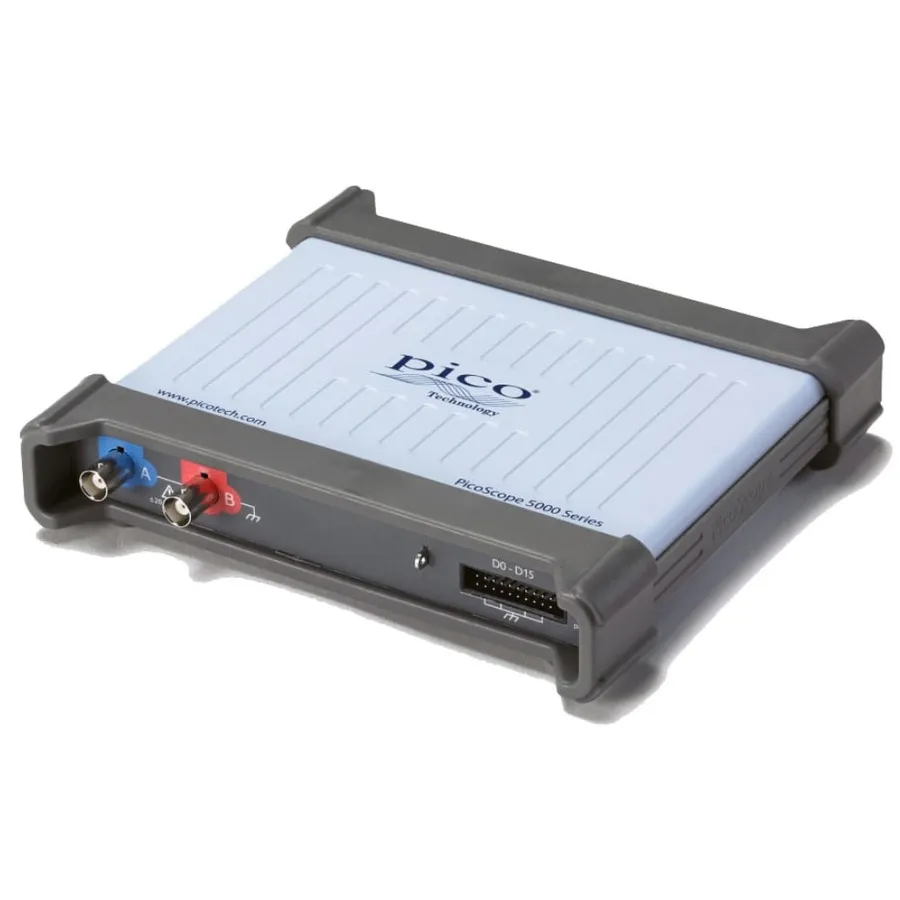

Pico Technology 5243D MSO USB Oscilloscope

Огляд

Pico Technology 5243D MSO — це змішаний сигнальний USB осцилограф із 2 аналоговими та 16 цифровими каналами із серії PicoScope 5000D. Він забезпечує смугу 100 МГц, гнучку розрізненість 8–16 біт (FlexRes) та дискретизацію 1 GS/s. Подвійна можливість аналогового та цифрового сигналу робить його ідеальним для розробки вбудованих систем та відлагодження протоколів через USB 3.0.

Основні характеристики

• 2 аналогові канали + 16 цифрових каналів (конфігурація MSO)
• Смуга 100 МГц (–3 дБ) на аналогових каналах
• FlexRes гнучка розрізненість: 8 біт при 1 GS/s, 12 біт при 500 MS/s, 16 біт при 62,5 MS/s
• Пам'ять захоплення до 512 MS з 130 000 хвиль на секунду
• Вбудований генератор довільної форми сигналу
• Декодування послідовних протоколів для 20 протоколів (I2C, SPI, RS-232 та інші)
• Аналізатор спектру DC–100 МГц
• Розширені параметри запуску, тестування меж маски та автоматичні вимірювання
• Включено ПО PicoScope 6, PicoLog та PicoSDK
• Тиха конструкція без вентилятора

Застосування

• Розробка та відлагодження вбудованих систем
• Аналіз та валідація цифрових протоколів
• Тестування змішаних сигнальних схем
• Освіта та дослідження
• Обслуговування та ремонт складної електроніки

Комплектація

• USB 3 осцилограф PicoScope 5000D MSO
• Кабель USB 3 Pico blue TA155 (1,8 м)
• 2 x зонди TA375 (100 МГц)
• 1 x кабель MSO TA136
• 2 x набори затискачів MSO TA139
• Довідник користувача
