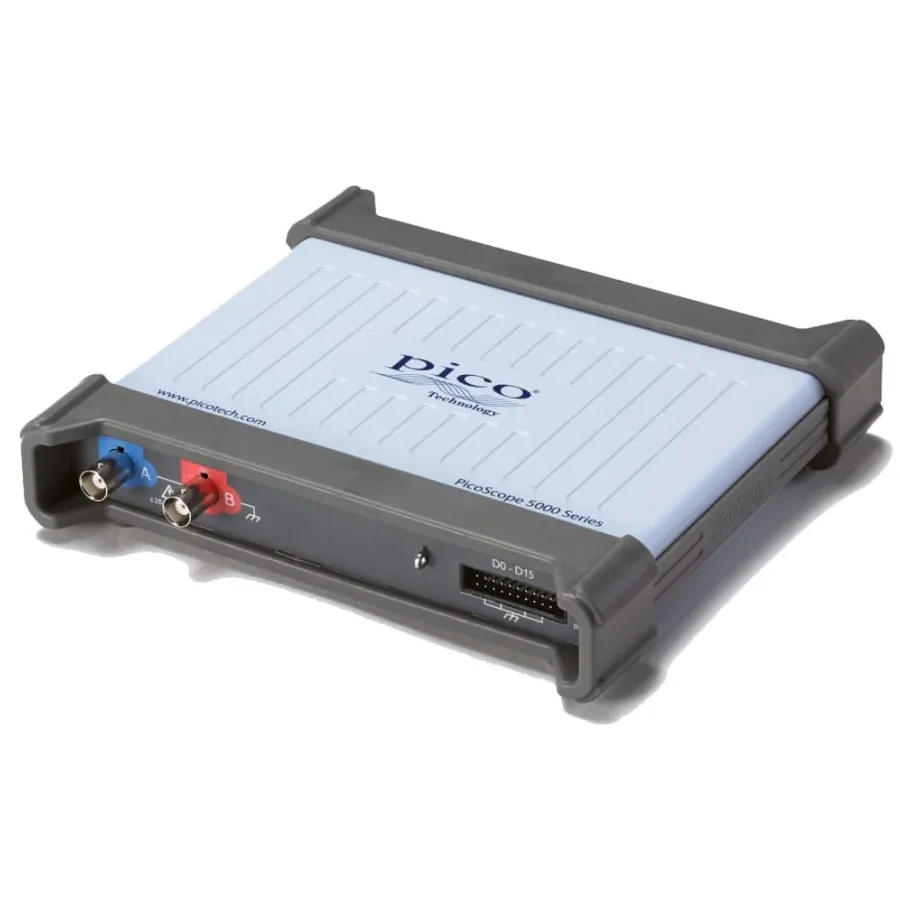

Pico Technology 5242D MSO Digital Oscilloscope

Огляд

Pico Technology 5242D MSO — це змішаний осцилограф, який поєднує 2 аналогових канали з 16 цифровими каналами для комплексного тестування схем. Із пропускною здатністю 60 MHz, гнучким розрішенням FlexRes (8-16 біт) та швидкістю вибірки 1 GS/s, він дозволяє одночасно захоплювати аналогові та цифрові сигнали у компактному дизайні без вентилятора, придатному для проектування, досліджень, тестування, навчання та обслуговування.

Основні характеристики

• 2 аналогові канали та 16 цифрових каналів для змішаного аналізу сигналів
• Гнучке розрішення FlexRes 8-16 біт
• Пропускна здатність 60 MHz з часом наростання 5,8 ns
• Вибірка 1 GS/s при 8-бітному розрішенні, 500 MS/s при 12-бітному, 62,5 MS/s при 16-бітному
• Пам'ять записування до 512 MS
• Швидкість захоплення хвиль 130 000 на секунду
• Декодування послідовних протоколів (20 протоколів)
• Спектральний аналізатор DC до 60 MHz
• Вбудований генератор довільних сигналів
• Передові тригери, тестування маски обмеження, режим XY та сегментована пам'ять
• Нагороджена функція вимірювання DeepMeasure
• USB 3.0 з'єднання для передачі даних на високій швидкості

Застосування

• Проектування та верифікація змішаних схем
• Тестування та налагодження вбудованих систем
• Аналіз цифрових та аналогових сигналів
• Верифікація протоколів та інтерфейсів
• Навчальні та науково-дослідні застосування

Комплектація

• Кабель USB 3.0 TA155 (1,8 м)
• 2 вимірювальні зонди TA375
• Кабель TA136 MSO
• 2 набори зажимів TA139 MSO
• Краткий посібник запуску
