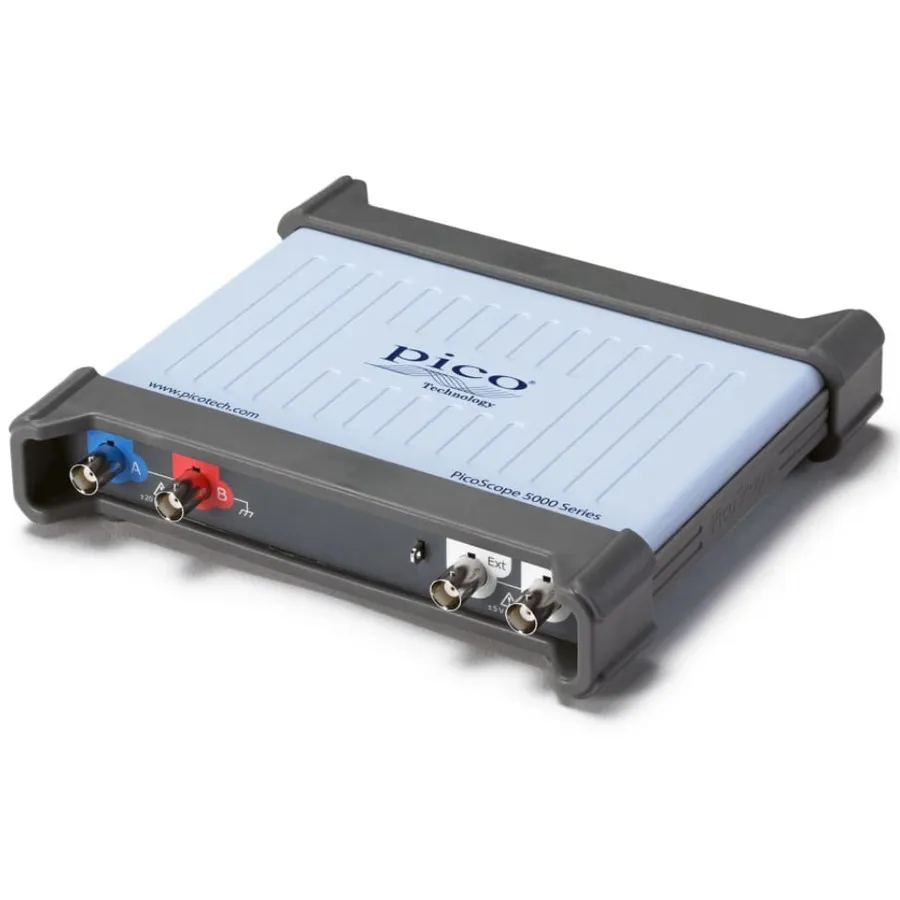

Pico Technology 5242D PC USB Oscilloscope

Огляд

Pico Technology 5242D — це 2-канальний осцилограф на базі ПК з USB підключенням, який пропонує пропускну здатність 60 MHz із гнучким розрішенням FlexRes (8-16 біт) та швидкістю вибірки до 1 GS/s. Він забезпечує глибоку пам'ять записування, передові тригери та декодування послідовних протоколів у компактному дизайні без вентилятора, ідеальному для проектування, досліджень, тестування, навчання та обслуговування у полі.

Основні характеристики

• Гнучке розрішення FlexRes 8-16 біт для оптимізованих вимірювань
• Пропускна здатність 60 MHz з часом наростання 5,8 ns
• Вибірка 1 GS/s при 8-бітному розрішенні, 500 MS/s при 12-бітному, 62,5 MS/s при 16-бітному
• Пам'ять записування до 512 MS для розширених записів
• Швидкість захоплення хвиль 130 000 на секунду
• Декодування послідовних протоколів (20 протоколів)
• Спектральний аналізатор DC до 60 MHz
• Вбудований генератор довільних сигналів
• Передові тригери, тестування маски обмеження, режим XY та сегментована пам'ять
• Нагороджена функція вимірювання DeepMeasure
• USB 3.0 з'єднання для безперервної передачі даних на високій швидкості

Застосування

• Проектування схем та прототипування
• Науково-дослідні роботи
• Електронне тестування та перевірка
• Навчання та демонстрації
• Обслуговування та ремонт обладнання у полі

Комплектація

• Кабель USB 3.0 TA155 (1,8 м)
• 2 вимірювальні зонди TA375
• Краткий посібник запуску
