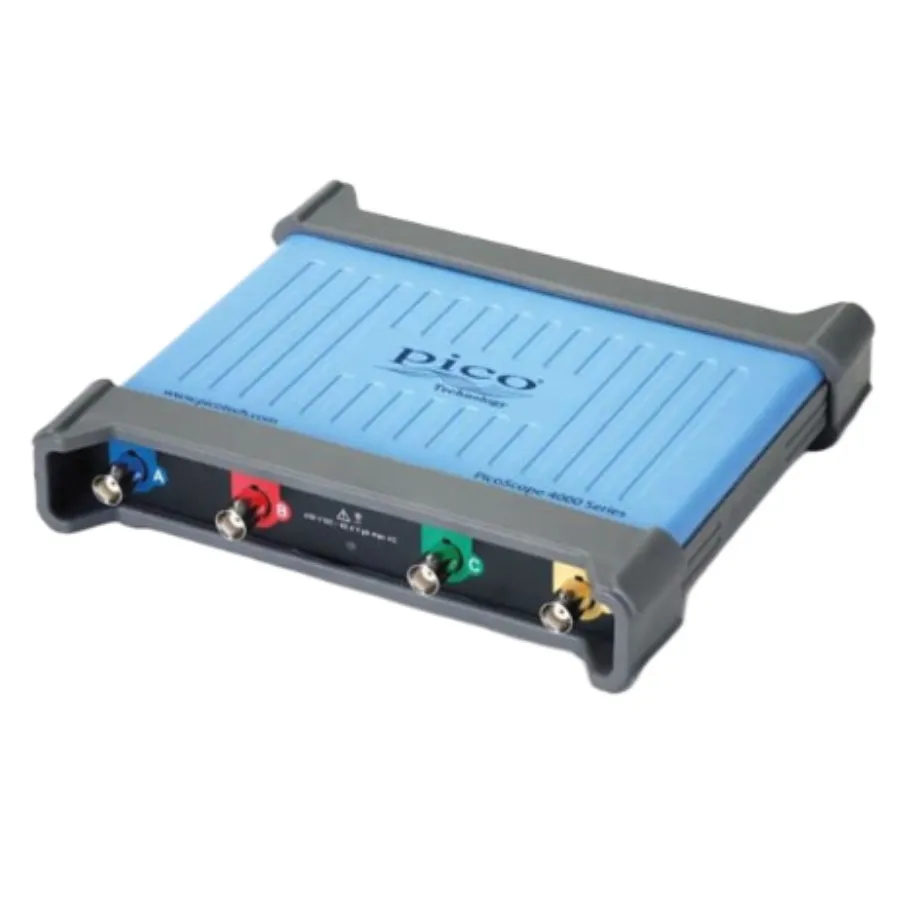

Pico Technology 4424A USB Oscilloscope

Огляд

Pico Technology 4424A — 4-канальний USB 3.0 осцилоскоп для комп'ютера, призначений для інженерів та техніків, що потребують точних вимірювань в електричних, механічних, аудіо-, радарних та системах профілактичного обслуговування. Пропонує пропускну здатність 20 МГц, 12-бітну роздільну здатність, пам'ять захоплення 256 МС та інтегрований генератор сигналів у портативному пакеті з програмним забезпеченням PicoScope 6.

Основні характеристики

• 4 канали з BNC з'єднувачами
• Пропускна здатність 20 МГц з діапазонами входу ±10 мВ до ±50 В
• 12-бітна вертикальна роздільна здатність
• Глибока пам'ять захоплення 256 МС з буфером хвильової форми 10 000 сегментів
• Частота дискретизації 80 МС/с із точністю DC 1%
• Інтегрований генератор довільної хвильової форми з 14-бітною роздільною здатністю (частота оновлення 80 МС/с)
• Інтерфейс SuperSpeed USB 3.0
• Розширене цифрове запускання та декодування послідовної шини (18 протоколів)
• Розділений екран для перегляду хвильової форми та автоматичний аналіз DeepMeasure
• До 70 дБ SFDR (динамічний діапазон вільний від паразитів)

Застосування

• Тестування електроніки та аналіз сигналів
• Вимірювання та аналіз механічних систем
• Характеризація аудіо та акустичних сигналів
• Аналіз хвильових форм радара та лідара
• Ультразвукові та NDT (неруйнівні випробування)
• Профілактичне обслуговування та моніторинг стану

Комплектація

• Осцилоскоп PicoScope 4000A Series з 4 каналами
• Зонди осцилоскопа TA375
• USB 3.0 кабель 1,8 м
• Швидкий стартовий посібник
• Програмне забезпечення PicoScope 6, PicoLog та PicoSDK
