Pico Technology 3418E MSO Oscilloscope

Огляд

Pico Technology 3418E MSO — осцилограф на базі ПК із змішаним сигналом, який поєднує вимірювання аналогових і цифрових сигналів. Пристрій має чотири аналогові канали з розділенням 10 біт та шістнадцять цифрових каналів для комплексного тестування змішаних сигналів. Пристрій підключається через USB 3.0 до комп'ютерів з Windows, macOS або Linux, пропонуючи портативне лабораторне рішення без необхідності виділеного місця в стійці чи зовнішніх блоків живлення.

Основні характеристики

• 4 аналогові канали + 16 цифрових каналів (2 логічні порти по 8 каналів кожен)
• Пропускна спроможність 500 МГц із розділенням 10 біт і частотою дискретизації 5 ГС/с
• Пам'ять захоплення 2 ГБ з можливістю до 40 000 сегментів пам'яті
• Вбудований генератор функцій/довільних сигналів (100 мкГц до 20 МГц генератор функцій, 14-бітний AWG 200 МС/с)
• 40+ декодерів послідовних протоколів (1-Wire, I2C, SPI, UART, CAN, 10BASE-T1S та інші)
• Розширені вимірювання, включаючи перерегулювання, підрахунок фронтів, фаза, коефіцієнт потужності, THD та SINAD
• Цифровий запуск і тестування масок обмеження для автоматизованого аналізу
• Програмне забезпечення PicoScope 7 з безплатними оновленнями на все життя для Windows, macOS та Linux
• Підтримка LabVIEW, MATLAB та PicoSDK для спеціальних програм
• 5-річна гарантія з безплатною технічною підтримкою

Застосування

• Аналіз високошвидкісних послідовних даних (USB, Ethernet, CAN, I2C, SPI)
• Тестування джерел живлення та послідовностей запуску
• Характеристика сигналів радарів і лазерних систем
• Одночасне декодування та аналіз декількох протоколів
• Захоплення довготривалих сигналів та вимірювання частоти
• Освітні та навчальні середовища

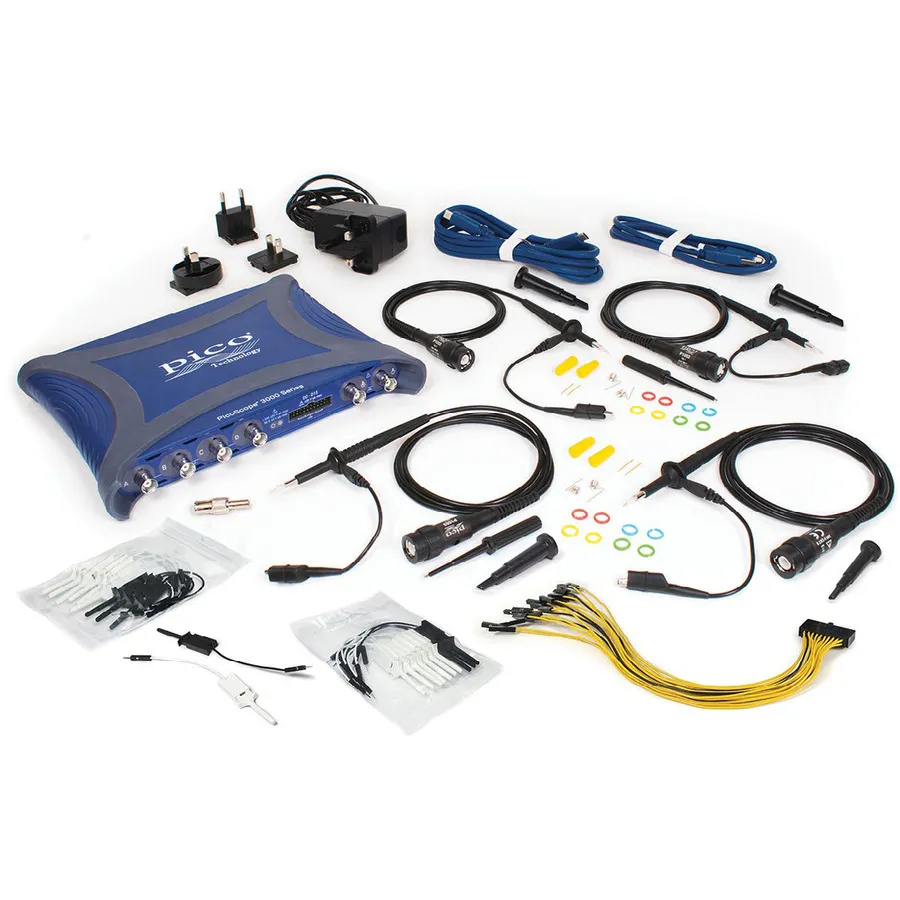

Комплектація

• Осцилограф 3418E MSO PC USB
• Чотири аналогові зонди (TA375)
• Блок живлення USB 3.0 (PS017)
• Кабелі USB (TA532 та TA534)
• Адаптер зонда (TA537)
• Цифровий кабель MSO 20-контактний 25 см
• Зажими для тестування MSO
