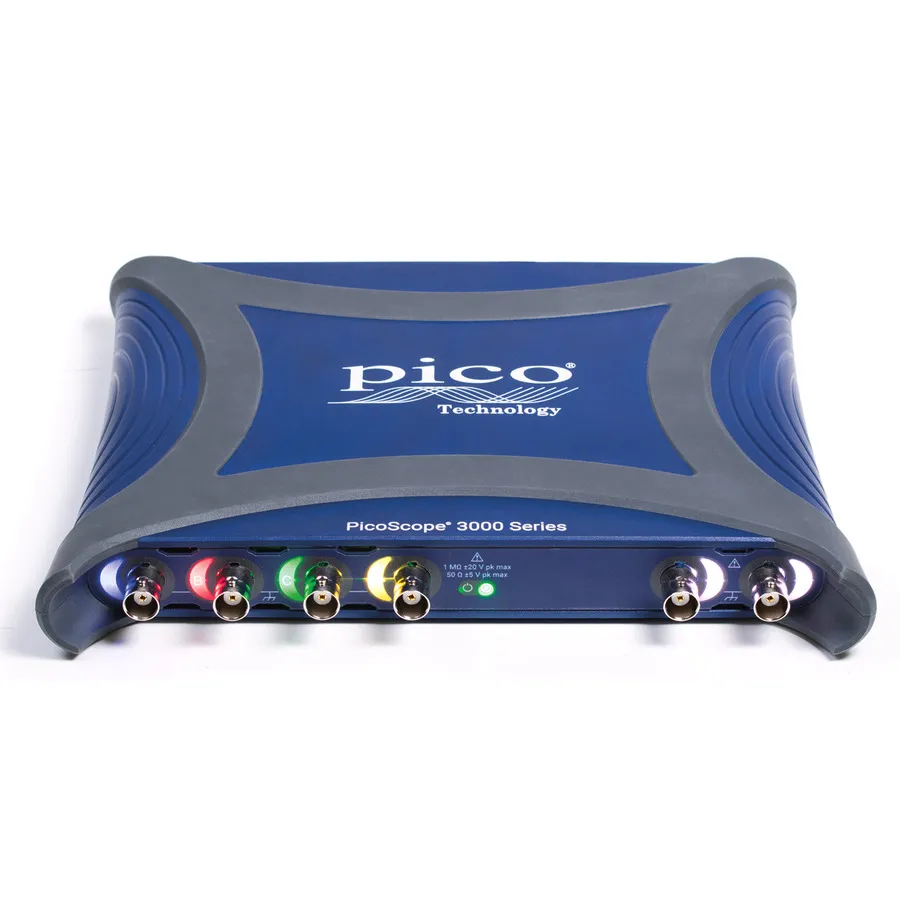

Pico Technology 3417E Oscilloscope

Огляд

PicoScope 3417E — компактний USB осцилограф серії PicoScope 3000E. Він забезпечує пропускну спроможність 350 МГц з частотою дискретизації 5 GS/s у реальному часі, ідеальний для інженерів, які налагоджують складну електроніку та вбудовані системи. 3417E портативний, низьковживаючий та включає комплексне програмне забезпечення з 40 декодерами послідовних протоколів як стандарт.

Основні характеристики

• Пропускна спроможність 350 МГц з частотою дискретизації 5 GS/s
• 4 аналогові канали з 10-бітним розрізненням (14-біт у режимі підвищеної розрізненості)
• 2 GS глибока пам'ять захоплення
• Вбудований генератор функцій/довільної форми сигналу
• 40 вбудованих декодерів послідовних протоколів (I2C, SPI, UART, CAN та інші)
• Розширені математичні функції, вимірювання, маски та цифрове спеціалізоване запускання
• USB-C живлення з низьким енергоспоживанням (менше 15 ватів)
• Програмне забезпечення PicoScope 7 для Windows, macOS та Linux з безплатними оновленнями
• Підтримка LabVIEW, MATLAB та спеціального SDK коду
• 5-річна гарантія та безплатна технічна підтримка

Застосування

• Проектування та валідація вбудованих систем
• Захоплення високошвидкісних аналогових сигналів
• Аналіз та налагодження протоколів послідовних даних
• Характеризація силової електроніки
• Дослідження та навчання
• Тестування на місці та обслуговування

Комплектація

• Осцилограф PicoScope 3417E
• 4 x щупи TA536 350 МГц 1:1/10:1
• Адаптер TA537 5 мм щуп на BNC
• USB-C кабель TA532 до USB-C, 1,8 м
• USB-A кабель TA534 до USB-C, 0,9 м
• Джерело живлення PS017 USB-C з кількома адаптерами штепселів
• Посібник користувача
