Pico Technology 3416E MSO Oscilloscope

Огляд

PicoScope 3416E MSO — портативний USB осцилограф змішаного сигналу, розроблений для інженерів, які працюють зі складною аналоговою та цифровою електронікою. Він поєднує чотири аналогові канали з 16 цифровими каналами, що дозволяє одночасно захоплювати та корелювати обидва типи сигналів без розривів або невизначеності синхронізації.

Основні характеристики

• Пропускна спроможність 200 МГц з частотою дискретизації 5 GS/s
• 4 аналогові канали та 16 цифрових каналів (2 логічні порти по 8 каналів)
• 10-бітне розрізнення з 2 GS глибокої пам'яті захоплення
• Вбудований генератор функцій/довільної форми сигналу (100 μHz до 20 МГц функція, 14-біт 200 MS/s AWG)
• 40 декодерів послідовних протоколів, включаючи I2C, SPI, UART, CAN, 1-Wire та багато інших
• Розширене спеціалізоване запускання, математичні функції, вимірювання та тестування меж маски на аналогових та цифрових каналах
• Сегментована пам'ять із до 40,000 сегментів для захоплення тисяч коротких послідовностей
• Портативна конструкція з низьким енергоспоживанням (менше 15 ватів)
• 5-річна гарантія з безплатною технічною підтримкою

Застосування

• Проектування та налагодження вбудованих систем
• Аналіз силової електроніки
• Захоплення та декодування високошвидкісних послідовних даних
• Розроблення FPGA та мікроконтролерів
• Дослідження та навчання

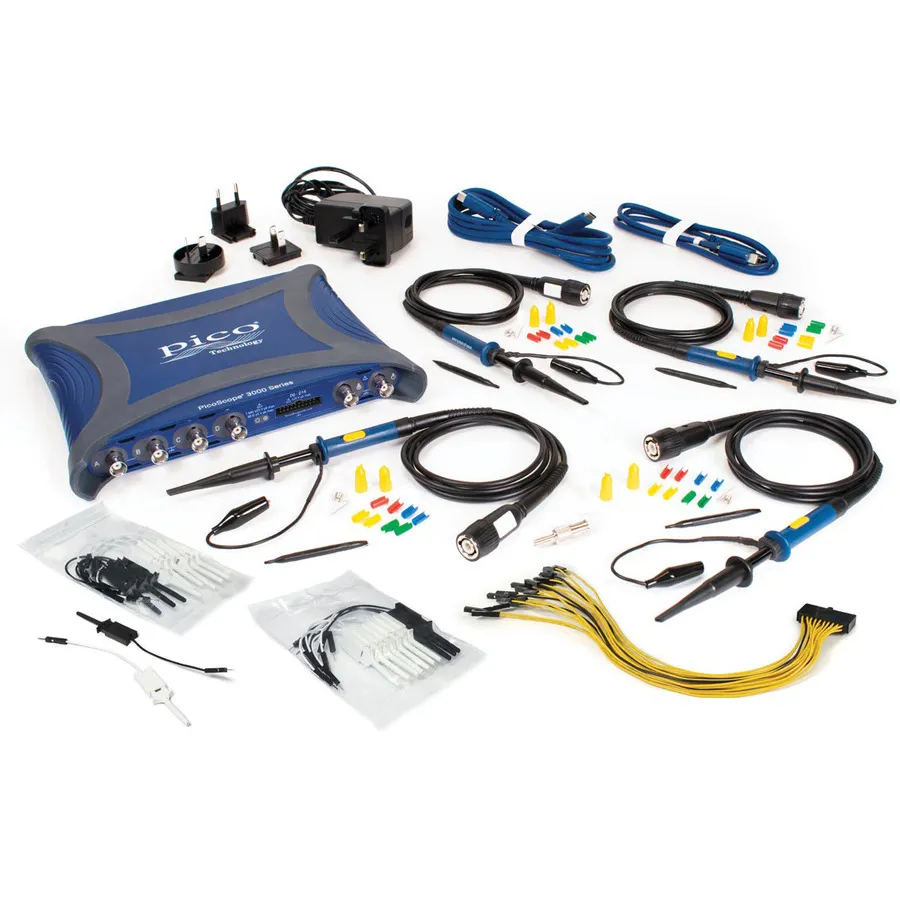

Комплектація

• 3416E MSO PC USB осцилограф
• Чотири щупи TA386
• USB джерело живлення (PS017)
• USB кабелі (TA532 та TA534)
• Адаптер щупа (TA537)
• 20-контактний 25 см цифровий MSO кабель
• Зажими тестування MSO
