Pico Technology 3415E MSO USB Oscilloscope
Pico Technology 3415E MSO USB осцилограф
Запитати ціну
Pico Technology 3415E MSO combines 4 analog and 16 digital channels for mixed-signal analysis with 100MHz bandwidth and 40+ integrated serial protocol decoders.
Деталі продукту
| Модель | 3415E MSO KIT |
| Виробник | Pico Technology |
| Категорія | PC Based Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Pico Technology 3415E MSO — це змішаний-сигнальний (4 аналогові + 16 цифрових каналів) USB осцилограф із пропускною здатністю 100MHz, 10-бітною розрізнювальною здатністю та частотою вибірки 5GS/s. Інтегровані цифрові канали дозволяють одночасний синхронізований за часом захоплення аналогових та цифрових сигналів, що робить його ідеальним для налагодження складних вбудованих систем та валідації змішаних сигнальних проектів без кількох приладів.
Основні характеристики
- 4 аналогові канали + 16 цифрових каналів (можливість MSO)
- Пропускна здатність 100MHz, 10-бітна розрізнювальна здатність та частота вибірки 5GS/s
- Цифрові канали підтримують подання шини з шістнадцятковим, двійковим або десятковим представленням
- 2GS ультраглибока пам'ять захоплення з 40 000 сегментів пам'яті
- Генератор функцій: 100μHz до 20MHz з 14-бітним генератором довільної форми хвилі 200MS/s
- Понад 40 декодерів серійних протоколів з підтримкою багатоканального (розкодування до 20 каналів одночасно)
- Передові тригери через аналогові та цифрові канали
- SuperSpeed USB 3.0 інтерфейс з апаратним прискоренням
- Програмне забезпечення PicoScope 7 для Windows, macOS та Linux з безплатними оновленнями на все життя
- 5-річна гарантія та безплатна технічна підтримка
Застосування
- Налагодження вбудованих систем з змішаними аналоговими та цифровими сигналами
- Аналіз мультипротокольних серійних даних (SPI, I2C, CAN, LIN, FlexRay, UART)
- Проектування та валідація змішаних сигнальних ланцюгів
- Розробка IoT та мікроконтролерів
- Польовий сервіс та усунення неполадок складних систем

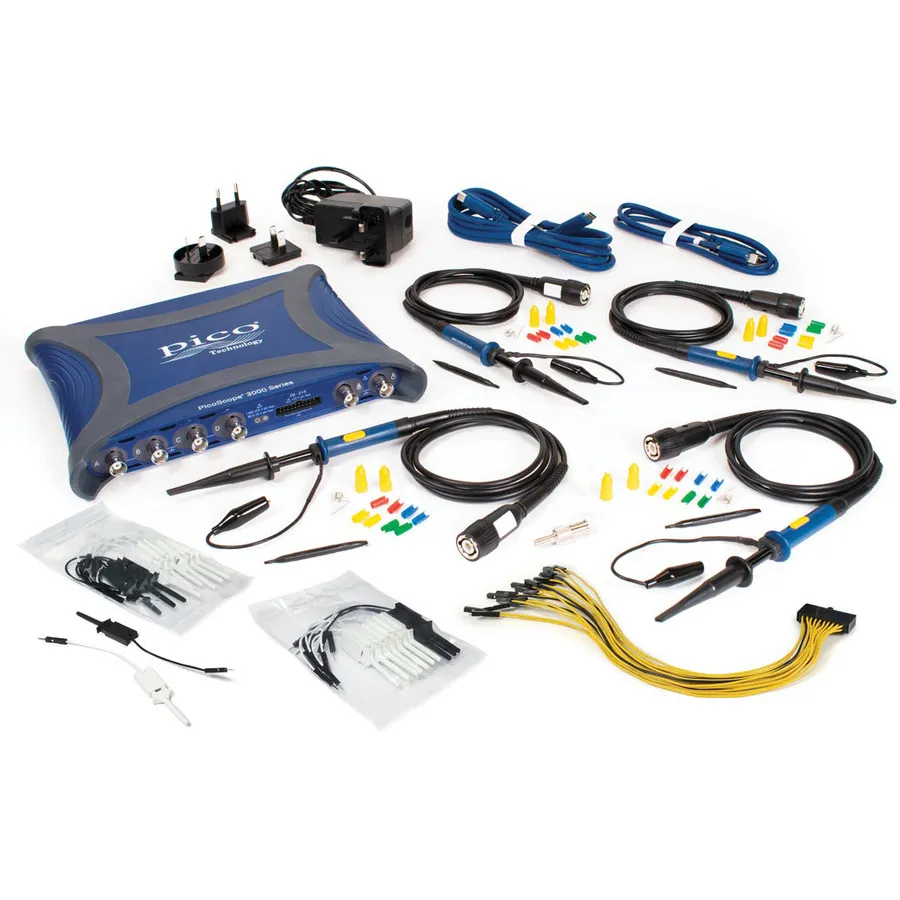

Комплектація
- Чотири щупи TA375
- Адаптер живлення USB (PS017)
- USB кабелі (TA532 та TA534)
- Адаптер щупа (TA537)
- 20-провідний цифровий кабель MSO довжиною 25см
- Зажими для тестування MSO
Характеристики
| Bandwidth | 100 MHz |
| Analog Channels | 4 |
| Sampling Rate | 5 GS/s |
| Digital Channels | 16 |
| Type | MSO PC |
| Vertical Resolution | 10 bit |
| Series | 3000E Series |
| Alternate Product Number | PQ361 |
| Includes | Contains four probes (TA375), USB power supply (PS017), USB cables (TA532 and TA534), one probe adapter (TA537), 20-way 25 cm digital MSO cable and MSO test clips. |
