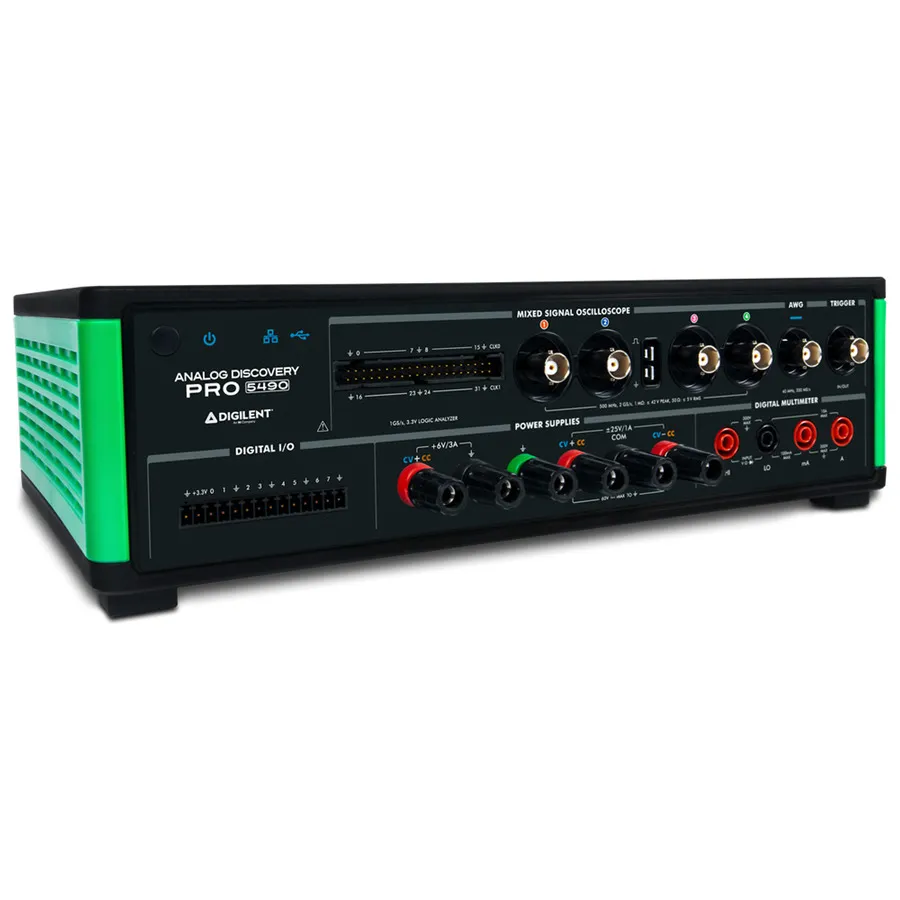

Digilent ADP5490 Analog Discovery Pro

Огляд

Digilent ADP5490 — флагманський змішаний цифровий осцилограф серії Analog Discovery Pro, що забезпечує максимальну продуктивність для вимогливих застосувань. З чотирма аналоговими каналами при 500 МГц та 2 ГС/с, 34 цифровими каналами логічного аналізатора, CAT II мультиметром, програмованими джерелами живлення до ±25В та високошвидкісним генератором сигналів забезпечує професійну інструментацію для продвинутого аналізу сигналів та характеризації систем.

Основні характеристики

• Чотири аналогові вхідні канали: 500 МГц, 2 ГС/с, 8-розрядна роздільна здатність, діапазон 40В пік-пік
• 34 канали цифрового логічного аналізатора при 1 ГС/с з записом 1 МС та налаштовуваними порогами напруги
• CAT II цифровий мультиметр: 5,5-розрядна роздільна здатність, вимірювання напруги та струму до 300В/10A
• Три програмовані джерела живлення зі зчитуванням у апаратному забезпеченні: 6В (3A), ±25В (1A ізольовані)
• Високошвидкісний генератор довільних сигналів: 14-розрядна роздільна здатність, 200 МС/с, 40 МГц пропускна здатність
• Розширена перехресна синхронізація та синхронізація всіх приладів
• USB 2.0 Hi-Speed та Ethernet для дистанційного керування; Windows з вільним ПЗ WaveForms
• Включає чотири щупи T2500 500 МГц та повний набір адаптерів

Застосування

• Аналіз високочастотних цифрових сигналів та протоколів
• Перевірка та верифікація проектування вбудованих систем
• Характеризація джерел живлення та регуляторів напруги
• Тестування та налагодження інтеграції змішаних сигналів
• Продвинутий НДДКР електроніки

Комплектація

• Пристрій ADP5490 осцилограф
• Чотири щупи T2500 500 МГц (×1/×10 перемикачі)
• Адаптер клемної колодки для цифрового введення/виведення
• Кабель логічного аналізатора MTE (2×20)
• Набір DMM щупів (червоний та чорний)
• Кабель USB A-to-B та міжнародний комплект адаптерів живлення
