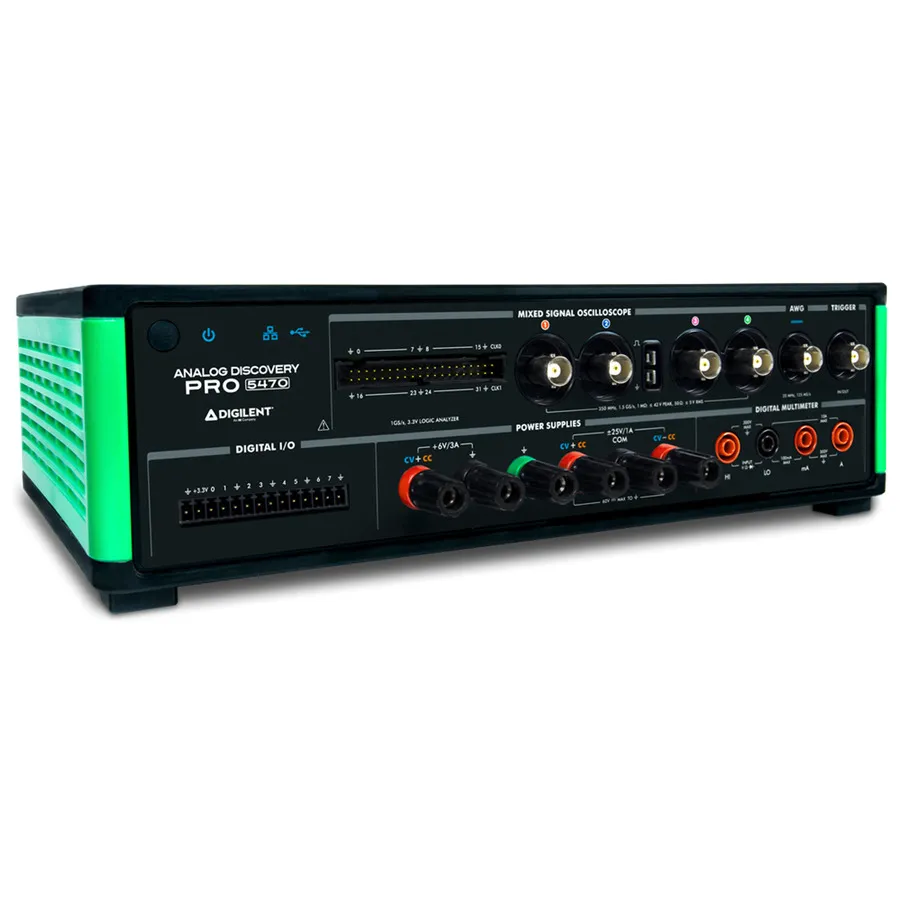

Digilent ADP5470 Analog Discovery Pro

Огляд

Digilent ADP5470 — продвинутий змішаний цифровий осцилограф, що інтегрує комплексні вимірювальні прилади в один пристрій. З чотирма аналоговими каналами при 350 МГц та 1,5 ГС/с, 34 цифровими каналами логічного аналізатора, CAT II мультиметром, програмованими джерелами живлення до ±25В та генератором довільних сигналів забезпечує професійний аналіз для складних сигналів та розробки вбудованих систем.

Основні характеристики

• Чотири аналогові вхідні канали: 350 МГц, 1,5 ГС/с, 8-розрядна роздільна здатність, діапазон 40В пік-пік
• 34 канали цифрового логічного аналізатора при 1 ГС/с з записом 1 МС та налаштовуваними порогами
• CAT II цифровий мультиметр: 5,5-розрядна роздільна здатність, DC/AC напруга та струм до 300В/10A
• Три програмовані джерела живлення з інтегрованим зчитуванням: 6В (3A), ±25В (1A ізольовані)
• Генератор довільних сигналів: 14-розрядна роздільна здатність, 125 МС/с, 20 МГц пропускна здатність
• Розширена перехресна синхронізація між осцилографом, логічним аналізатором та генератором
• USB 2.0 Hi-Speed та Ethernet; Windows з ПЗ WaveForms
• Включає чотири щупи T2500 500 МГц та повний набір адаптерів

Застосування

• Налагодження та перевірка складних вбудованих систем
• Аналіз високошвидкісних цифрових сигналів та протоколів
• Характеризація та моніторинг багаторейкових джерел живлення
• Тестування змішаних сигналів інтеграції
• Професійні електронні лаборatorії та НДДКР

Комплектація

• Пристрій ADP5470 осцилограф
• Чотири щупи T2500 500 МГц (×1/×10)
• Адаптер клемної колодки для цифрового введення/виведення
• Кабель логічного аналізатора MTE (2×20)
• Набір DMM щупів (червоний та чорний)
• USB та міжнародні адаптери живлення
