Digilent ADP5250 Analog Discovery Pro Bundle

Огляд

Digilent ADP5250 Analog Discovery Pro — змішаний цифровий осцилограф та мультиінструментна платформа в одному USB-пристрої. З двома аналоговими каналами при 100 МГц та 1 ГС/с, 32 цифровими каналами логічного аналізатора, інтегрованим CAT-рівня мультиметром, програмованими джерелами живлення та генератором сигналів забезпечує комплексне тестування та вимірювання для вбудованих систем, розробки електроніки та прототипування.

Основні характеристики

• Два аналогові вхідні канали: 100 МГц, 1 ГС/с, 8-розрядна роздільна здатність, діапазон вибіркового напруги 40В
• 32 канали цифрового логічного аналізатора з 1 ГС/с та записом 1 МС
• Вбудований цифровий мультиметр CAT-рівня з 5,5-розрядною роздільною здатністю
• Три програмовані джерела живлення: 0–6В (1A), +25В (500мА ізольовані), −25В (500мА ізольовані)
• Генератор довільних сигналів: 14-розрядна роздільна здатність, 125 МС/с, ±12В амплітуда, 5 МГц пропускна здатність
• Розширена синхронізація з виявленням аналогових фронтів, цифровим зіставленням шаблонів та перехресною синхронізацією приладів
• USB 2.0 Hi-Speed; Windows сумісність через вільне ПЗ WaveForms
• Включає щупи осцилографа P2150 та повний набір адаптерів

Застосування

• Налагодження вбудованих систем та перевірка сигналів
• Аналіз джерел живлення та тестування регуляції напруги
• Перевірка цифрових протоколів та комунікаційних інтерфейсів
• Навчальні електроніки в лабораторіях

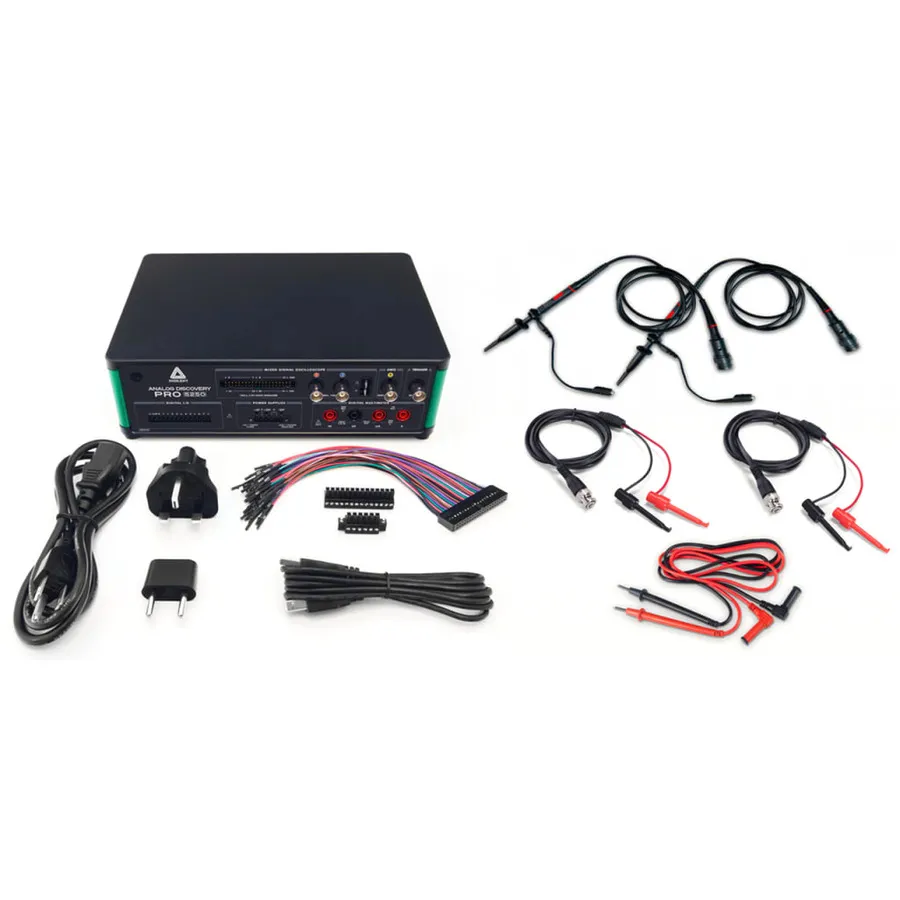

Комплектація

• Пристрій ADP5250 Analog Discovery Pro
• Два щупи осцилографа P2150 150 МГц
• Адаптери клемної колодки для цифрового введення/виведення та джерела живлення
• Кабель логічного аналізатора (2×18 MTE)
• Набір DMM щупів (червоний та чорний)
• Кабель USB A-to-B та міжнародні адаптери живлення
