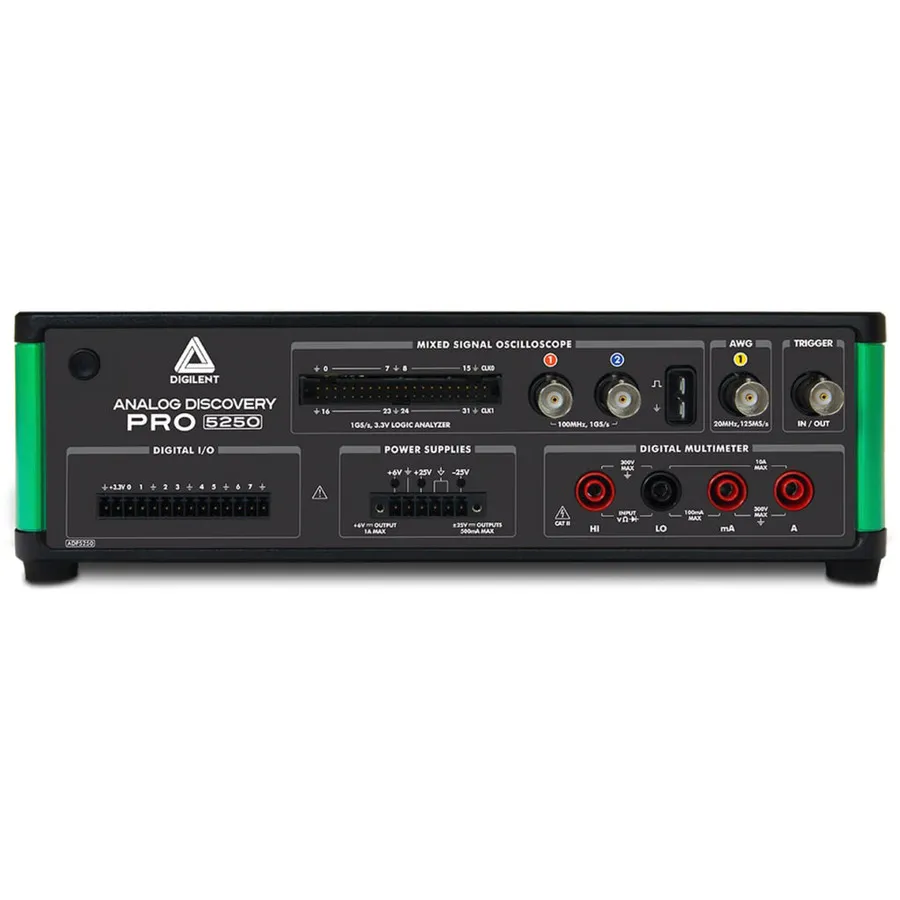

Digilent ADP5250 2-Channel Mixed-Signal Oscilloscope with DMM

Огляд

Digilent ADP5250 — це передовий 2-канальний осцилограф змішаних сигналів, який поєднує високошвидкісне аналогове захоплення з комплексними можливостями цифрового тестування. Як частина серії Analog Discovery Pro 5000, він забезпечує аналогову смугу пропускання 100 MHz та частоту дискретизації 1 GS/s, що робить його придатним для аналізу високошвидкісних ланцюгів. Прилад має вбудований 5.5-розрядний цифровий мультиметр, 34 цифрові канали та програмовані блоки живлення, яких керує через безкоштовне програмне забезпечення WaveForms від Digilent.

Основні характеристики

• Два аналогових вхідних канали з 100 MHz смугою пропускання при -3 dB
• 8-бітне аналого-цифрове перетворення з частотою дискретизації 1 GS/s
• Максимальний діапазон входу 40 V від піка до піка
• Вбудований 5.5-розрядний цифровий мультиметр з вимірюванням DC/AC напруги, струму, опору та безперервності
• 32 цифрові вхідні канали для логічного аналізу
• 8 цифрових каналів I/O для статичного керування логікою
• Один канал довільного генератора сигналів на 125 MS/s із виходом ±12 V
• Три програмовані блоки живлення: виходи 3.3V, 0-6V та ±25V
• Максимальна довжина запису 1 MS на канал
• Еталонний вихід на передній панелі 5V 1 kHz для компенсації щупа
• Розширені тригери: фронт, рівень, послідовність та імпульсні тригери
• Підключення USB 2.0 Hi-Speed

Застосування

• Аналіз та налагодження високошвидкісних ланцюгів змішаних сигналів
• Тестування блоків живлення та регуляторів напруги
• Тестування інтеграції цифрових та аналогових систем
• Розвиток та перевірка вбудованих систем
• Освітні дисципліни з електроніки та лабораторна робота з інженерії
