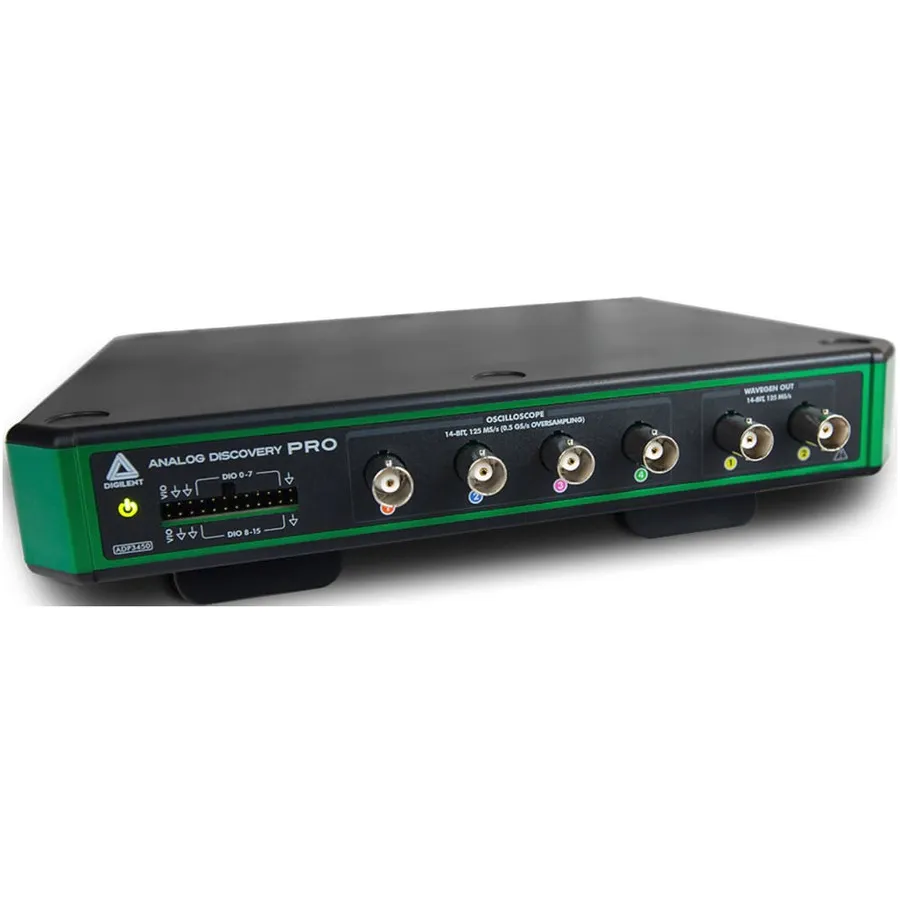

Digilent ADP3450 4-Channel Mixed-Signal Oscilloscope

Огляд

Digilent ADP3450 — це 4-канальний осцилограф змішаних сигналів, який поєднує професійну функціональність лабораторних приладів із портативністю. Як частина серії Analog Discovery Pro 3000, він надає доступ до 13 віртуальних приладів через безкоштовне програмне забезпечення WaveForms від Digilent. З чотирма аналоговими каналами, 16 цифровими каналами I/O та розширеними можливостями аналізу змішаних сигналів, ADP3450 ідеальний для налагодження складних ланцюгів та перевірки систем.

Основні характеристики

• Чотири аналогових вхідних канали з 55 MHz смугою пропускання при -3 dB
• 14-бітне аналого-цифрове перетворення (16-бітне з надискретизацією)
• Максимальна частота дискретизації 100 MS/s (0.5 GS/s з надискретизацією)
• 16 цифрових каналів I/O для логічного аналізу та генерації послідовностей
• Два канали довільного генератора сигналів на 125 MS/s
• Буфер пам'яті 128 MS в режимі запису для розширених захоплень
• Розширені тригери: фронт, імпульс, перехід, послідовність та протокольні тригери
• Підключення USB або Ethernet для керування комп'ютером

Застосування

• Багатоканальний аналіз та налагодження ланцюгів змішаних сигналів
• Прототипування та перевірка вбудованих систем
• Освітні дисципліни з електроніки та інженерії
• Професійне лабораторне тестування та вимірювання
• Аналіз протоколів та верифікація цифрових сигналів
