Digilent ADP3250 2-Channel Mixed-Signal Oscilloscope with Probes

Огляд

Digilent ADP3250 — це 2-канальний осцилограф змішаних сигналів, який поєднує функціональність професійних лабораторних приладів із портативністю. Як частина серії Analog Discovery Pro 3000, він надає доступ до 13 віртуальних приладів через безкоштовне програмне забезпечення WaveForms від Digilent. Прилад має високорозрізну аналогову вхідну частину з 14-бітною роздільною здатністю, 16 спеціалізованих цифрових каналів для логічного аналізу та розширені можливості тригера для комплексного тестування змішаних сигналів.

Основні характеристики

• Два аналогових вхідних канали з 55 MHz смугою пропускання при -3 dB
• 14-бітне аналого-цифрове перетворення (16-бітне з надискретизацією)
• Максимальна частота дискретизації 100 MS/s (0.5 GS/s з надискретизацією)
• 16 цифрових каналів I/O для логічного аналізу та генерації послідовностей
• Два канали довільного генератора сигналів на 125 MS/s
• Буфер пам'яті 128 MS в режимі запису для розширених захоплень
• Розширені тригери: фронт, імпульс, перехід, послідовність та протокольні тригери
• Підключення USB або Ethernet для керування комп'ютером
• Включає щупи BNC P2150 із 150 MHz пропускною здатністю та селективною ослабленням 1X/10X

Застосування

• Аналіз та налагодження ланцюгів змішаних сигналів
• Прототипування та перевірка вбудованих систем
• Освітні дисципліни з електроніки та інженерії
• Домашнє лабораторне тестування та експериментування
• Аналіз протоколів та верифікація цифрових сигналів

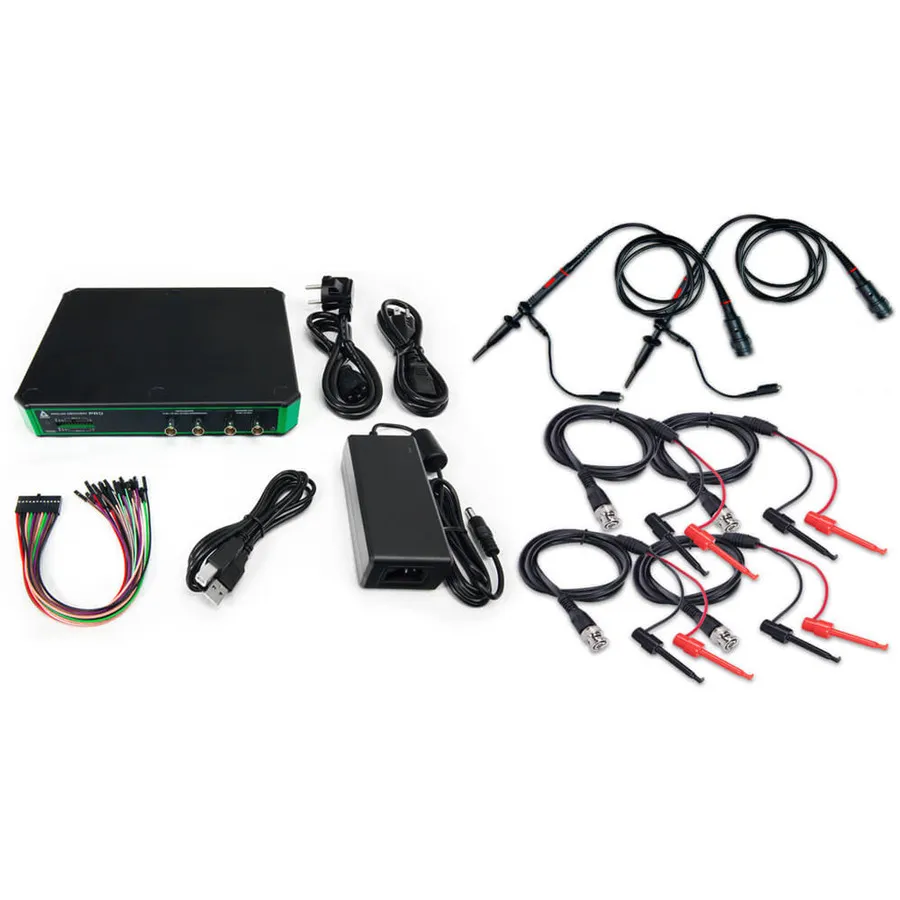

Комплектація

• Кабель USB A to B
• Блок живлення 19V 3.4A з кабелем живлення
• Кабель MTE 2x12 pin
• Чотири адаптерні кабелі BNC to mini-grabber
• Чотири щупи BNC P2150 (150 MHz смуга пропускання)
