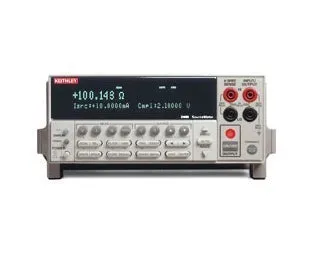

Keithley 2430 SourceMeter

Огляд

Keithley 2430 — це SourceMeter з режимом імпульсів 100V/10A/1000W, який розширює можливості джерелювання та вимірювання постійного струму 2425 з програмованим джерелюванням імпульсів до 10A та піковою потужністю 1kW. Режим імпульсів робить 2430 ідеальним для тестування напруги пробою високопотужних приладів, включаючи багатошарові варисторіи (MLVs) та напівпровідникові компоненти.

Як всі SourceMeter-прилади, 2430 є одночасно стабільним джерелом постійного струму та істинним 5½-розрядним мультиметром, функціонуючи як джерело напруги, джерело струму, вольтметр, амперметр та омметр. Це компактний одноканаль­ний постійнострумовий параметричний тестер для характеризації та виробничого тестування високопотужних напівпровідникових приладів.

Основні характеристики

• Джерелювання 100V постійного струму з імпульсним струмом до 10A (пікова потужність 1kW)
• Програмовані ширини імпульсів до 5ms з регульованим коефіцієнтом заповнення
• Базова точність 0.012% з розрядністю 5½ цифр
• Чотирьохквадрантна операція для гнучкого джерелювання і вимірювання
• 6-провідне вимірювання опору (Ω) з програмованим джерелом струму та затискачем напруги
• 1700 відліків/секунду при 4½ цифрах через GPIB
• Вбудований компаратор для швидкого тестування pass/fail
• Цифрове введення/виведення для швидкого розподілу та підключення до обробників компонентів
• Інтерфейси GPIB, RS-232 та Trigger Link

Застосування

• Тестування напруги пробою багатошарових варисторів (MLVs)
• Характеризація високопотужних напівпровідникових приладів
• Виробниче тестування потужних напівпровідникових компонентів
• Валідація телекомунікаційних та автомобільних високопотужних приладів
• Імпульсне тестування та аналіз електричного стресу
