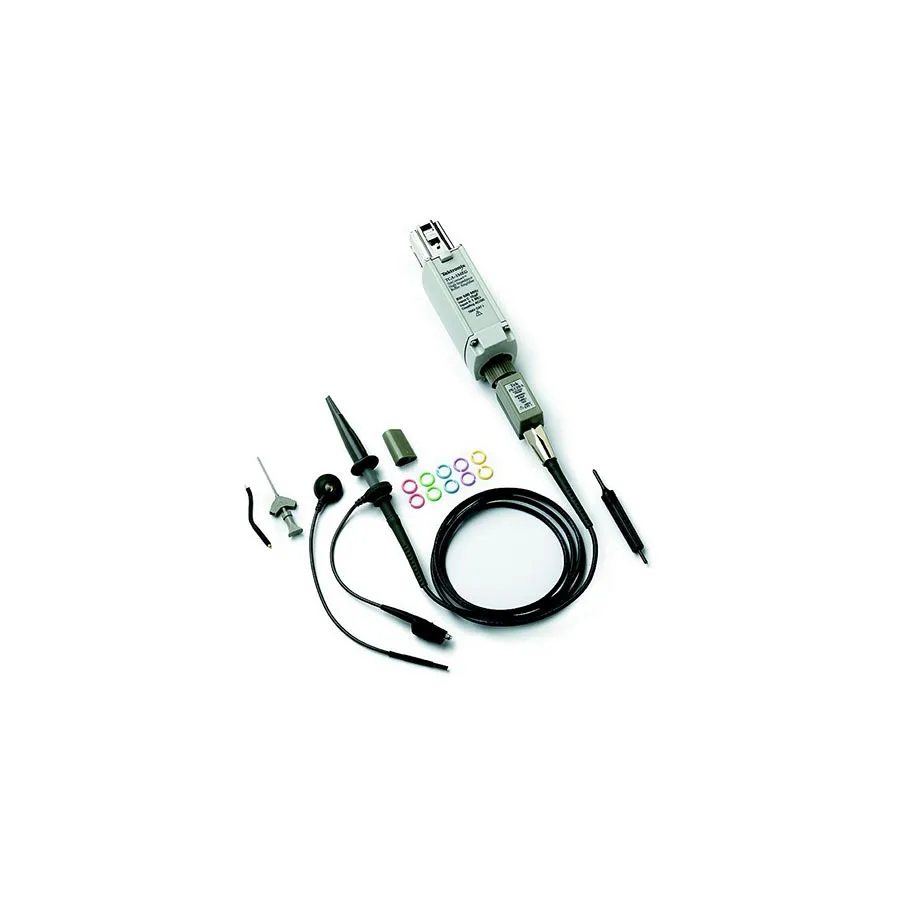

Tektronix TCA-1MEG High-Impedance Buffer Amplifier

Огляд

Tektronix TCA-1MEG — система буферного підсилювача з високим імпедансом, яка розширює можливості вимірювання високопродуктивних осцилоскопів Tektronix. З замінним вхідним трактом 1 MΩ/10 pF, які мають вибіркові варіанти обмеження смуги пропускання та зв'язку, він дозволяє інженерам виконувати різноманітні вимірювання, включаючи аналіз джерел живлення, високовольтне зондування та придбання чутливих мікровольтових сигналів, не компрометуючи вірність сигналу.

Основні характеристики

• Смуга пропускання: DC до ≥500 MHz
• Вхідний імпеданс: 1 MΩ / 10 pF
• Вибіркове обмеження смуги пропускання: Повна, 100 MHz або 20 MHz
• Вибірковий зв'язок вхідного каналу: DC, AC або GND
• Інтерфейс TekConnect для вищої якості сигналу та універсальності
• Замінний тракт високого імпедансу дозволяє швидко налаштувати різні вимоги вимірювання
• Механізм одногвинтового відпускання та блокування для швидкого встановлення та знімання зонда
• Включає пасивний зонд P6139A 500 MHz 10×
• Сумісний із сумісними зондами, підсилювачами та адаптерами TekConnect

Застосування

• Аналіз джерел живлення та інверторів (комутаційні та лінійні топології)
• Вимірювання високої напруги та струму
• Придбання мікровольтових диференціальних сигналів
• Аналіз джитера та часування в комп'ютерних системах
• Аналіз дисків та систем сховища
• Дослідження перехідних явищ та спектральний аналіз
• Характеризація приладів-напівпровідників (SCRs, IGBTs, FETs, CMOS)
• Діагностика приводів двигунів та промислової електроніки
• Тестування систем мобільних комунікацій та авіоніки
• Пошук несправностей електронних балластів та силової електроніки
