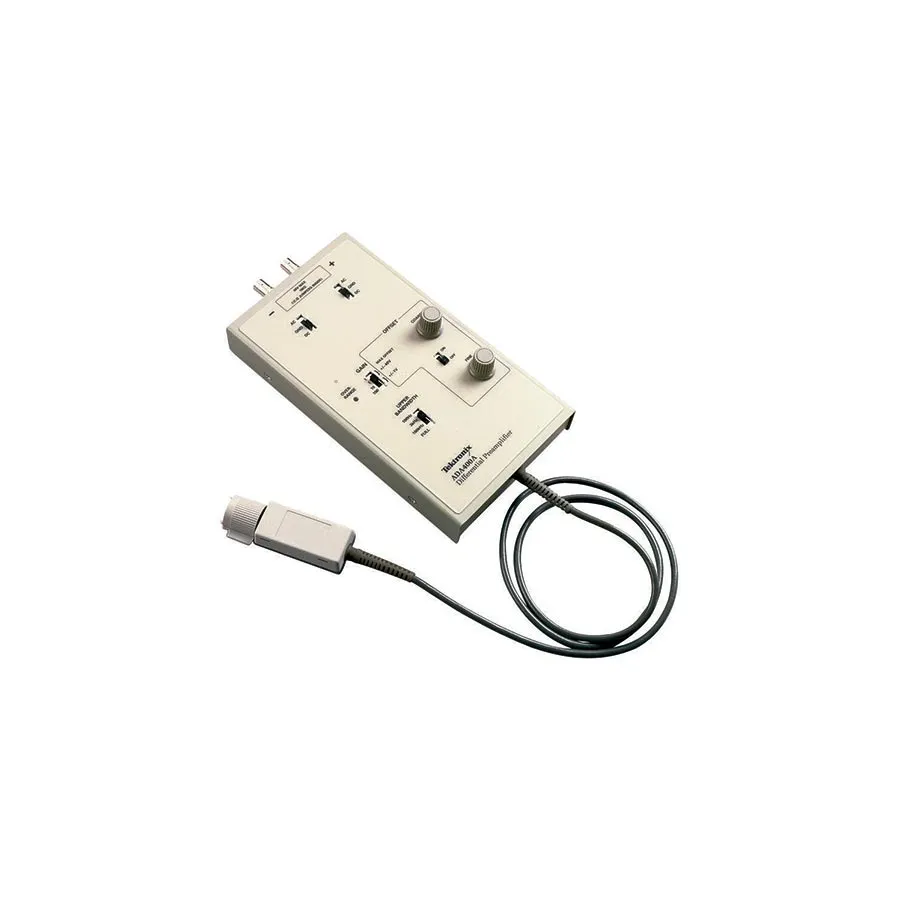

Tektronix ADA400A High-Gain Differential Preamplifier

Огляд

Tektronix ADA400A — диференціальний попідсилювач з високим коефіцієнтом посилення, призначений для прямого вимірювання дуже низькоамплітудних сигналів та напруг, які не мають точки заземлення. Висока імпеданс обох входів виключає потребу в додаткових точках заземлення, запобігаючи циркуляційним струмам, які можуть порушити вимірювання. Завдяки надзвичайно високому потискуванню синфазного сигналу та селективному обмеженню пропускної здатності, пристрій забезпечує корисні вимірювання напруг від 5 μV навіть у середовищі з високим рівнем шумів.

Основні характеристики

• Селекційні коефіцієнти посилення: 0.1X, 1X, 10X або 100X
• Пропускна здатність 1 MHz з можливістю обмеження (100 Hz, 3 kHz, 100 kHz, повна)
• CMRR: ≥100 000:1 постійний струм до 10 kHz
• Чутливість 10 μV/div
• Вхідна імпеданс: 1 MΩ паралельно з 50 pF (вибіркова нескінченна імпеданс у режимах посилення 100X та 10X)
• Регульоване диференціальне зміщення для компенсації зміщення мосту трансдюсера та гальванічного потенціалу
• Шум типово 30 μV RMS при посиленні 100X
• Сумісність з осцилографами TekProbe BNC та TekConnect

Застосування

• Реєстрація низькорівневих сигналів на осцилографі
• Диференціальні вимірювання напруги в середовищі з високим шумом
• Вимірювання на мостових схемах та трансдюсерах
• Вимірювання сигналів з високою вихідною імпедансом

Комплектація

• 070-9164-00 Інструкція з експлуатації
• 159-0024-00 Запасні вхідні запобіжники (2 шт.)
