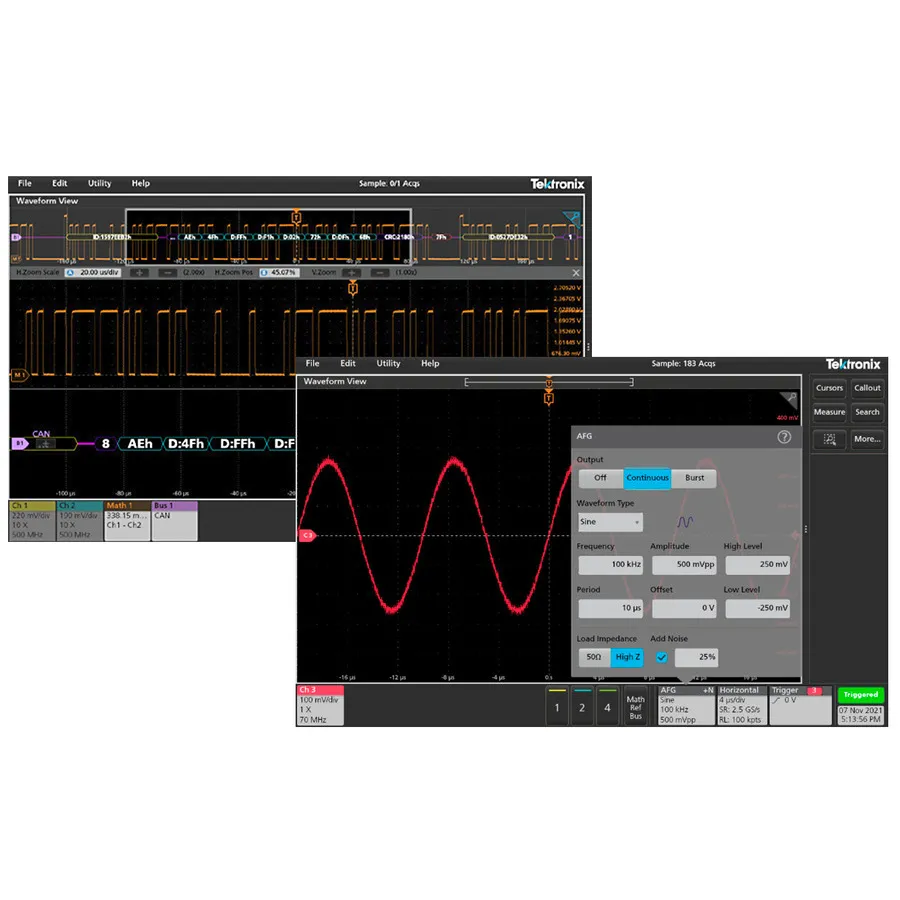

Tektronix 2-ULTIMATE Serial Trigger Analysis Bundle

Огляд

Tektronix 2-ULTIMATE — комплект програмного забезпечення для осцилографів 2 Series MSO, що поєднує генератор довільних сигналів/функцій 50 МГц з комплексними можливостями синхронізації та аналізу послідовних протоколів. Він забезпечує розширені інструменти для відладки та аналізу послідовних комунікацій за кількома стандартами вбудованих систем.

Генератор довільних сигналів/функцій

Генератор довільних сигналів 50 МГц ідеальний для імітації датчикових сигналів, додавання шуму для тестування запасу, або генерації власних сигналів. Вихід AFG мультиплексується з допоміжним виходом. Вбудовані сигнали включають синусоїду, прямокутник, імпульс, пилу/трикутник, постійний струм, шум, sinc, гаусіан, лоренціан, експоненціальне зростання/падіння, версину та кардіальні форми.

Синхронізація та аналіз послідовних протоколів

Комплект включає надійну підтримку послідовних шин для протоколів I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN та SENT. Синхронізуйте за конкретним вмістом пакета, включаючи початок пакета, адреси, шаблони даних, унікальні ідентифікатори та помилки.

Основні характеристики

• Генератор довільних сигналів 50 МГц з пам'яттю 128k точок
• Вбудовані сигнали та підтримка власних довільних сигналів
• Синхронізація послідовних протоколів за вмістом пакета, адресами та помилками
• Відображення форми шини з вирівняним за часом аналізом синхронізації
• Таблиця декодування шини з позначеними за часом переліками пакетів
• Підтримка I2C, SPI, RS-232, RS-422, RS-485, UART, CAN, CAN FD, LIN та SENT

Застосування

• Відладка та валідація вбудованих систем
• Аналіз та перевірка протоколу послідовної шини
• Імітація сигналу та тестування запасу
• Генерація та тестування власних сигналів
