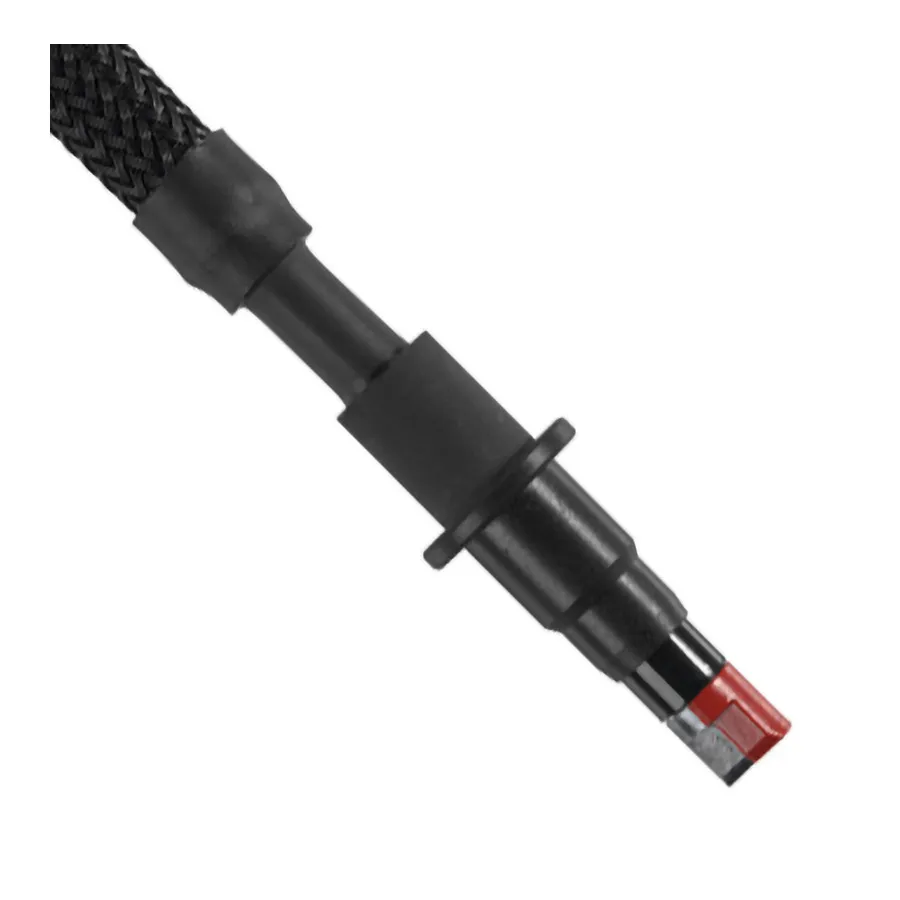

Rohde & Schwarz ZISO-Z202 Square Pin Tip
Rohde & Schwarz ZISO-Z202 наконечник із квадратним штирком
Запитати ціну
Rohde & Schwarz ZISO-Z202 square pin probe tip with 25x attenuation for oscilloscope measurements up to ±750 V RMS with CAT III 1000 V safety rating.
Деталі продукту
| Модель | ZISO-Z202 |
| Виробник | Rohde & Schwarz |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
ZISO-Z202 — це наконечник зонда із квадратним штирком (SQPIN) для осцилографів, що підтримує вимірювання високої напруги до ±750 В RMS. Розроблений для легкого доступу до точок контролю під час дизайну та налагодження, цей наконечник забезпечує послаблення 25x з рейтингом безпеки CAT III 1000 В та функціями безпечного кріплення.
Основні характеристики
- Роз'єм із квадратним штирком (SQPIN) для легкого доступу до точок контролю, крок 2,54 мм
- Послаблення 25x із номіналом ±750 В RMS / ±1 кВ піку
- Вхідний імпеданс 10 МΩ, ємність 3,5 пФ, довжина кабелю 0,3 м
- Рейтинг безпеки CAT III 1000 В з ізоляційними кришками на наконечниках зондів
- Діапазон зміщення ±750 В для гнучких сценаріїв вимірювання
- Функція безпечного кріплення зі швидким важелем для надійного кріплення без інструментів
Застосування
- Вимірювання високої напруги (до ±750 В RMS)
- Верифікація проекту та налагодження з легким доступом до точок контролю
- Вимірювання ізольованим зондом
Характеристики
| Type | Tip |
| For Use With | ZISO Series |
| Series | ZISO Series |
| Alternate Product Number | 1803.4200.02 |
| Bandwidth | 1 GHz |
| Attenuation | 25X |
| Connector Type | SQPIN |
| Input Impedance | 10 MΩ |
| Maximum Input Voltage | 1000 V |
| Operating Temperature Range | 0-40°C |
