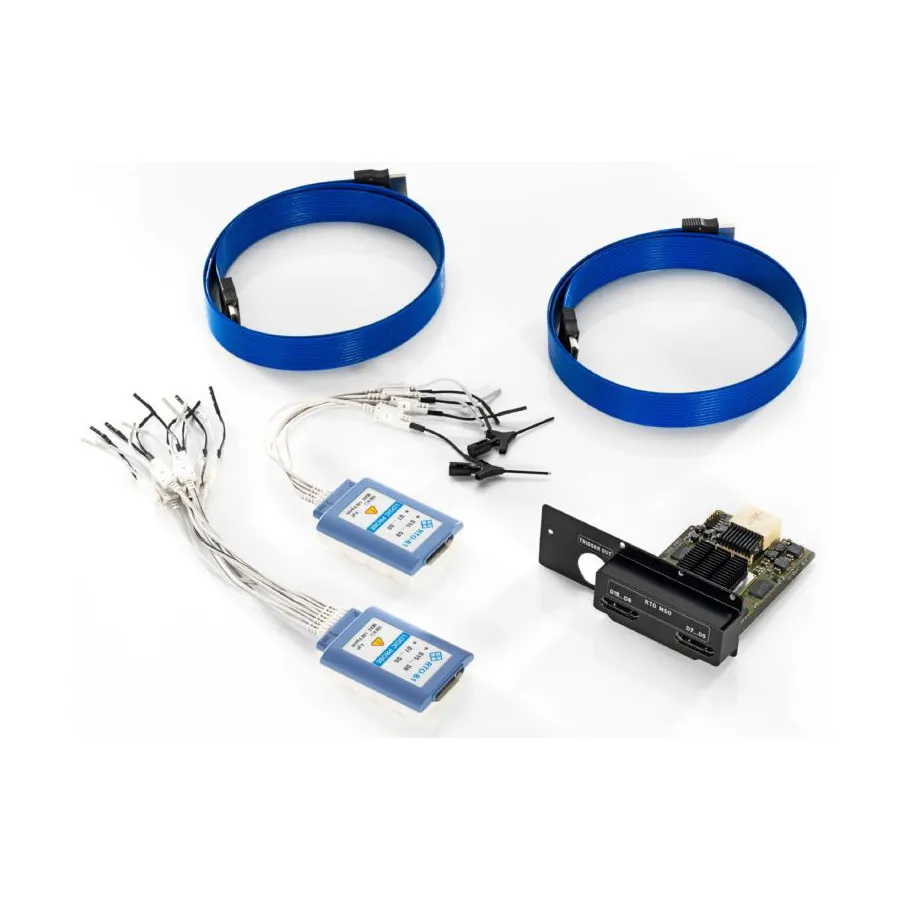

Rohde & Schwarz RTO6-B1 Mixed Signal Option
Rohde & Schwarz RTO6-B1 опція змішаного сигналу
Запитати ціну
Rohde & Schwarz RTO6-B1 mixed-signal option adds 16 digital channels with 5 Gsample/s sampling rate and 400 MHz bandwidth to RTO6 oscilloscopes.
Деталі продукту
| Модель | RTO6-B1 |
| Виробник | Rohde & Schwarz |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Опція Rohde & Schwarz RTO6-B1 змішаного сигналу (MSO) розширює осцилографи RTO6 на 16 додаткових цифрових каналів без зменшення кількості аналогових каналів. Ця модульна опція встановлюється на задній панелі та забезпечує високошвидкісний захоплення цифрових сигналів із дозволом часу 200 пс по всій глибині пам'яті 200 Мсімпл на канал.
Основні характеристики
- 16 додаткових цифрових каналів без втрати 4 аналогових каналів
- Частота дискретизації 5 Гсімпл/с на всіх цифрових каналах
- Максимальний дозвіл часу 200 пс по всій глибині пам'яті
- Висока вхідна імпеданс (100 кілоом) та низька вхідна ємність (4 пФ)
- Підтримка максимальної частоти сигналу 400 МГц
- Пам'ять набору даних 200 Мсімпл на канал
- Одночасне декодування до 4 паралельних шин
- Інтерфейс SmartGrid із перетягуванням каналів
- Тригери на фронті, ширині, шаблоні та послідовному шаблоні
- Підтримка аналізу паралельних та послідовних протоколів (SPI, I2C)
Застосування
- Налагодження змішаних сигналів цифрових та аналогових схем
- Аналіз та перевірка послідовного протоколу
- Виявлення глюків та тестування цілісності сигналу
- Декодування та аналіз багаторівневих протоколів
Характеристики
| Type | Mixed Signal Option |
| Series | RTO6 Series |
| Alternate Product Number | 1801.6741.02 |
| Series Compatibility | RTO6 Series |
