Rohde & Schwarz MXO3-K36 Frequency Response Analysis Option

Огляд

Rohde & Schwarz MXO3-K36 — це опція аналізу частотної характеристики (FRA) для осцилографа серії MXO 3, яка характеризує частотну характеристику електронних пристроїв, пасивних фільтрів та схем підсилювачів. Вона дозволяє інженерам вимірювати реакцію контурю керування (CLR) та коефіцієнт відхилення живлення (PSRR) з точністю від 10 мГц до 50 МГц, надаючи цінні вказівки щодо стабільності та продуктивності пристрою.

Основні характеристики

• Діапазон частот від 10 мГц до 50 МГц для комплексного аналізу
• Режим фіксованої амплітуди або профілю амплітуди з настроюваними контрольними точками від 10 до 500 за декаду
• Діапазон рівня амплітуди: 10 мВ на 10 В на високий імпеданс або 5 мВ на 5 В на 50 Ом
• Вбудоване формування стимулу за допомогою генератора довільної форми сигналу MXO3-B6 (необхідна передумова)
• Таблиця результатів вимірювання з даними частоти, коефіцієнта посилення та зміщення фази
• Калібрування оптимізацією для точної характеризації пасивного датчика
• Можливості збереження та експорту для звітності та документування

Можливості аналізу

• Характеризація реакції контурю керування (CLR) для систем замкненого циклу
• Вимірювання коефіцієнта відхилення живлення (PSRR) у джерелах живлення комутаційного режиму

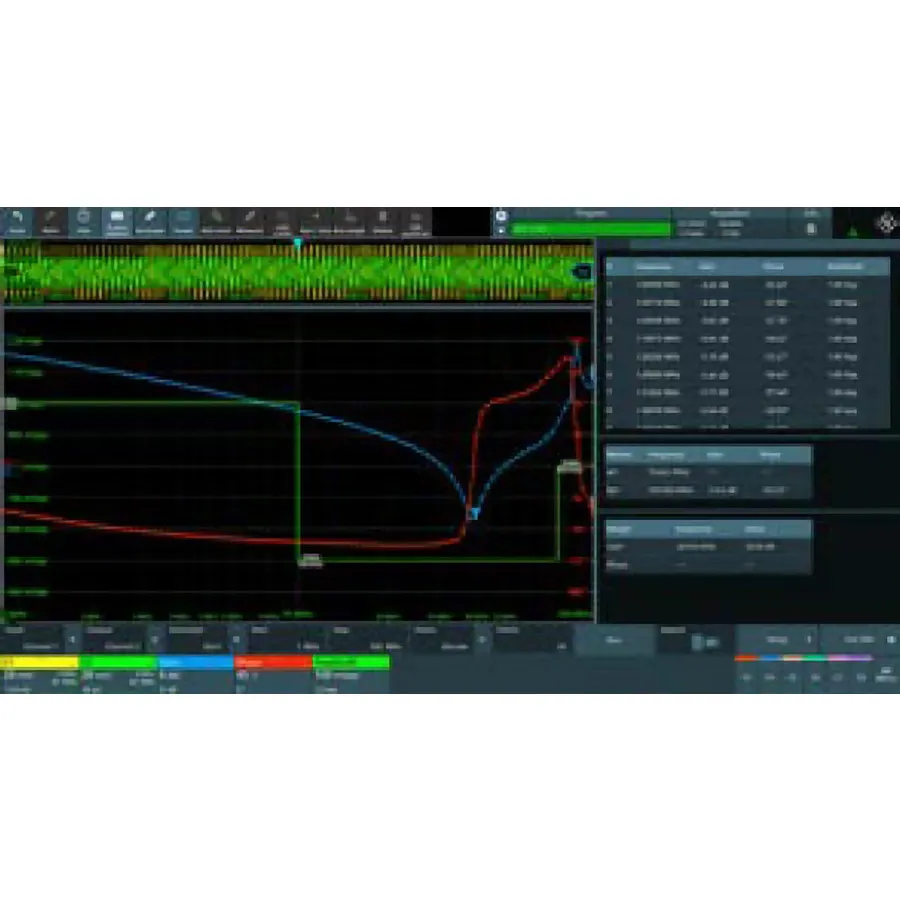

• Побудова логарифмічного коефіцієнта посилення та графіків фазової характеристики
• Оптимізація профілю амплітуди для поліпшення співвідношення сигнал-шум у різних частотних діапазонах

Застосування

• Проектування та характеризація пасивного фільтра
• Валідація та оптимізація схеми підсилювача
• Аналіз стабільності джерела живлення з комутацією режиму (SMPS)
• Оцінка частотно-залежної поведінки пристрою
• Верифікація стабільності циклу системи керування
