Rohde & Schwarz MXO3-K31 Power Analysis Option

Огляд

Rohde & Schwarz MXO3-K31 — це опція аналізу потужності для осцилографа серії MXO 3, яка забезпечує комплексне вимірювання якості електроенергії та передовий аналіз ланцюгів змінного струму. Вона надає інженерам автоматизовані інструменти для характеризації поведінки потужності, виявлення гармонічних спотворень та валідації продуктивності силових пристроїв відповідно до міжнародних стандартів.

Основні характеристики

• Аналіз якості електроенергії: вимірювання активної, уявної та реактивної потужності
• Розрахунок коефіцієнта піку та кута фази

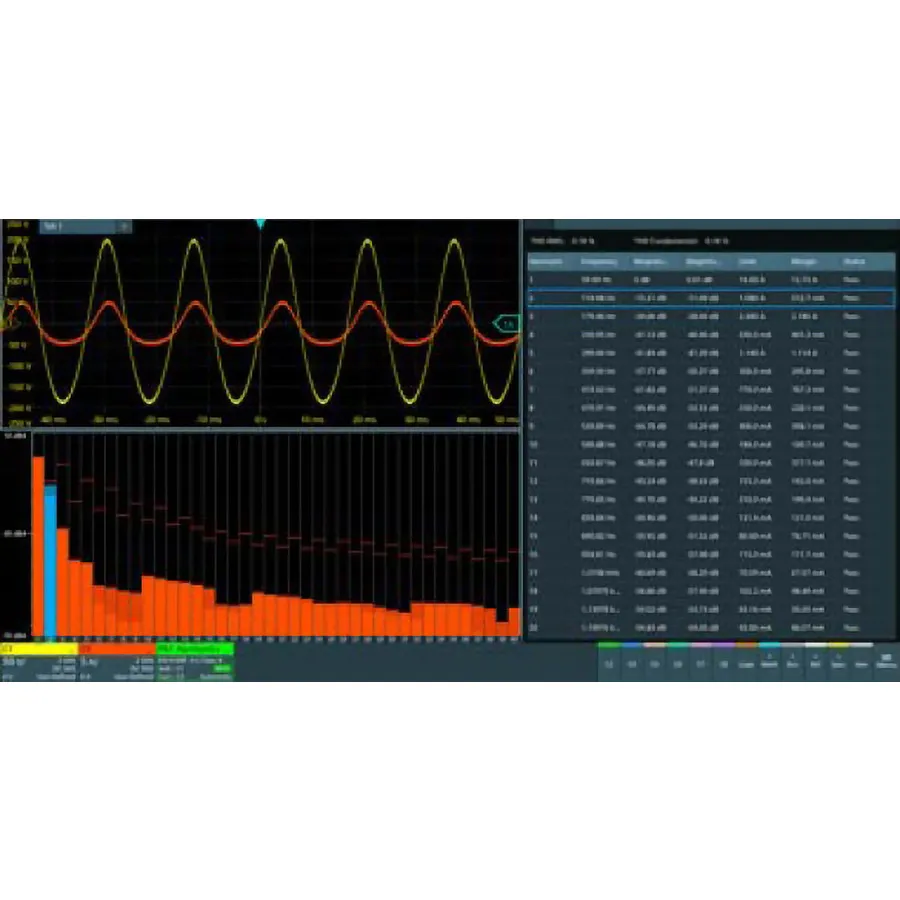

• Аналіз гармонік струму відповідно до EN 61000-3-2 класів A, B, C, D
• Вимірювання THD RMS та основного гармоніка відповідно до MIL-STD-1399 та RTCA DO-160
• Автоматизоване вимірювання втрат комутації з аналізом включення, відключення, провідності та непровідного регіону
• Вимірювання часу включення та вимкнення для аналізу переходу стану пристрою
• Одночасний аналіз трьох пар джерел напруги та струму

Застосування

• Перевірка якості енергопостачання та усунення несправностей
• Характеризація та валідація силового пристрою
• Тестування відповідності гармонікам для обладнання перетворення потужності
• Аналіз та оптимізація джерела живлення з комутацією режиму (SMPS)
