RIGOL DS70000-JITTA Eye Diagram and Jitter Analysis Option

Огляд

DS70000-JITTA — розширена опція для осцилографів серії DS70000, яка додає можливість аналізу діаграм ока в режимі реального часу та комплексного вимірювання дрижання сигналу. Дозволяє інженерам швидко визначити та аналізувати компоненти дрижання сигналу та оцінити якість сигналу за допомогою кількох форматів аналізу.

Основні характеристики

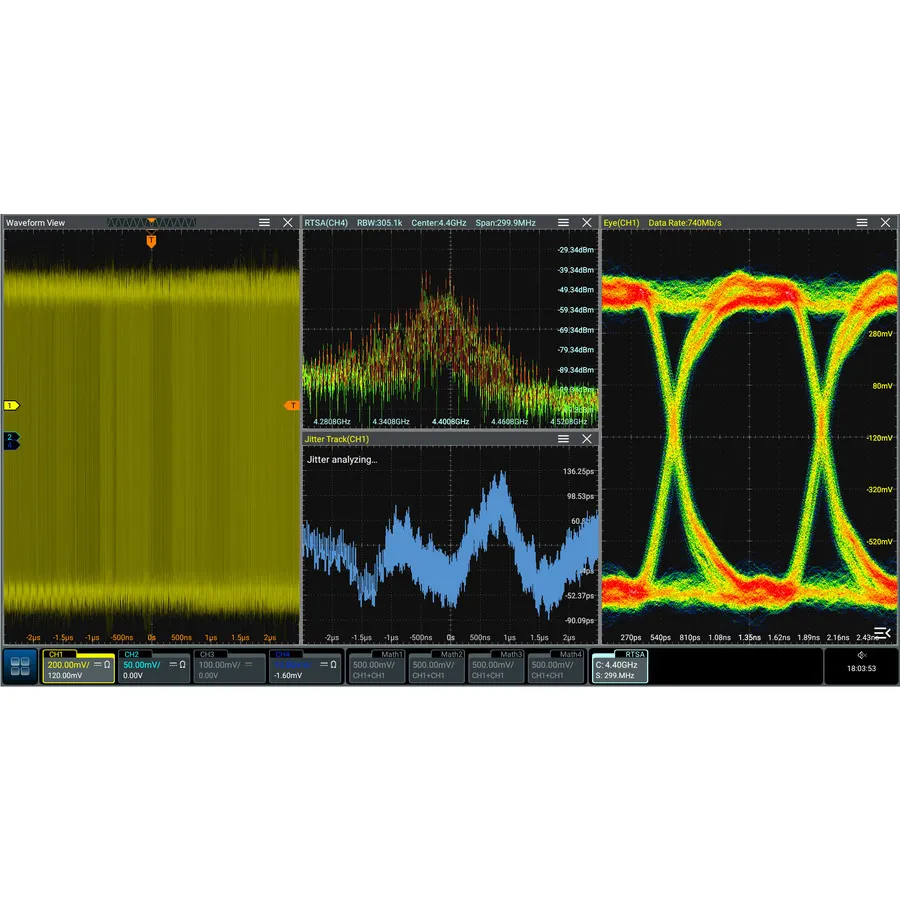

• Побудова та вимірювання діаграми ока в режимі реального часу
• Гнучкий аналіз дрижання із кількома форматами відображення (графік тренду, спектральний графік, гістограма)
• Кілька методів відновлення синхросигналу: Constant (автоматичний, напівавтоматичний, ручний), First-order PLL, Second-order PLL та Explicit
• Вимірювання діаграми ока: висота ока, ширина ока, амплітуда ока, відсоток перетину та Q Factor
• Вимірювання детерміністичного дрижання для послідовних сигналів синхронізації та паралельних шинних сигналів
• Статистичний аналіз неперервних послідовностей бітів

Застосування

• Аналіз відповідності протоколу послідовної передачі даних
• Оцінка якості сигналу та відлагодження
• Розробка та валідація високошвидкісних схем
