SW-Pro-FIR filter builder for Moku:Pro with up to 39.06 MHz sampling, up to 14,819 coefficients, sub-microsecond latency, and multiple window functions.
Деталі продукту
| Модель | SW-Pro-FIR |
| Виробник | Liquid Instruments |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Модуль конструктора FIR фільтрів для Moku:Pro дозволяє проектування та впровадження фільтрів скінченної імпульсної характеристики з настроюваними коефіцієнтами. З підтримкою до 14 819 коефіцієнтів на частоті 305,2 кГц або до 232 коефіцієнтів на частоті до 39,06 МГц, конструктор FIR фільтрів пропонує чотири форми частотної характеристики, п'ять варіантів імпульсної характеристики та вісім функцій вікна. Затримка менше мікросекунди та незалежна конфігурація входу/виходу підтримують передові додатки обробки сигналів.
Основні характеристики
- Частоти дискретизації: 305,2 кГц (до 14 819 коефіцієнтів) або до 39,06 МГц (до 232 коефіцієнтів)
- Форми частотної характеристики: lowpass, highpass, bandpass, bandstop
- Варіанти імпульсної характеристики: rectangular, sinc, equation input, custom
- Функції вікна: Bartlett, Hanning, Hamming, Blackman, Nuttall, Tukey, Kaiser, None
- Затримка вхід-вихід менше мікросекунди
- Діапазони входу: 400 мВpp, 4 Вpp або 40 Вpp
- Діапазон виходу: ±5 В в 50 Ω
- Граничні частоти: 30,52 Гц до 19,14 МГц

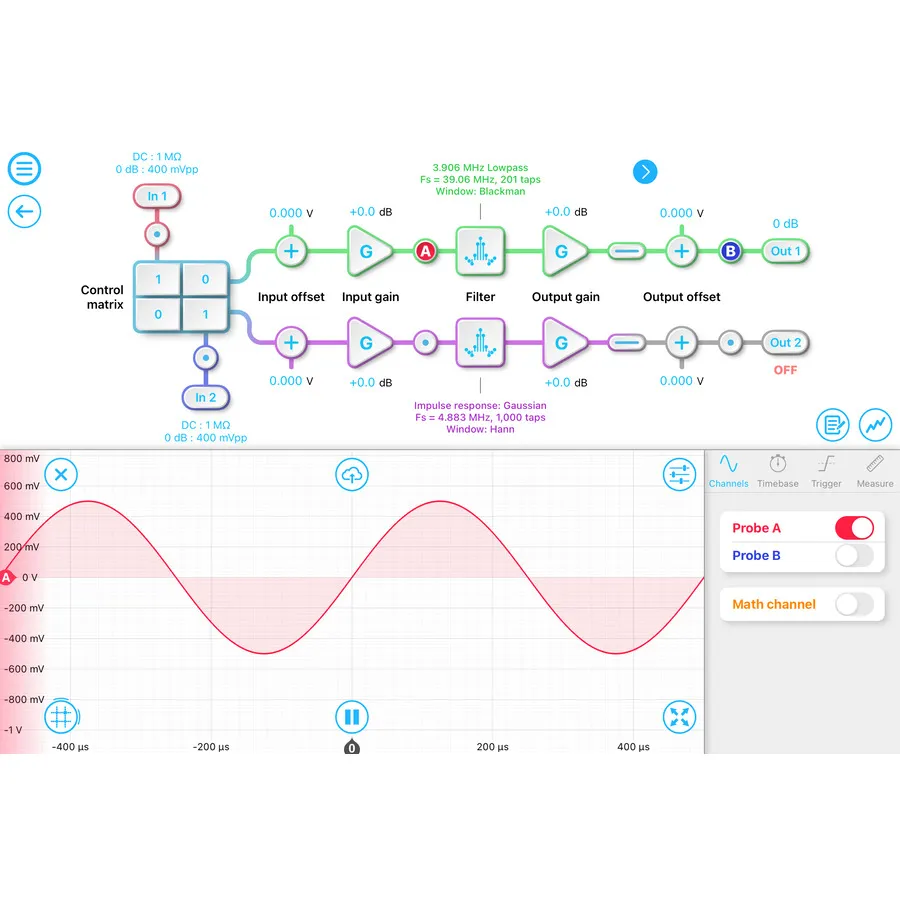

- Інтерактивні інструменти проектування в частотній та часовій області
- Матриця управління входом для комбінування сигналів
- Підтримка API: Python, MATLAB, LabVIEW
Застосування
- Моделювання імпульсної характеристики
- Проектування цифрових систем обробки сигналів (DSP)
- Фільтрація шуму
- Посилення сигналу
- Генерування дробової затримки
Характеристики
| Series | Moku:Pro Series |
| Channels | 2 |
| Sampling Rate | 39.06 MHz |
