Liquid Instruments SW-Pro-DFB Digital Filter Box
Liquid Instruments SW-Pro-DFB цифровий фільтр
SW-Pro-DFB digital filter upgrade featuring up to 39.063 MHz sampling rate, sub-microsecond latency, and support for Butterworth, Chebyshev, and Elliptic filters.
Деталі продукту
| Модель | SW-Pro-DFB |
| Виробник | Liquid Instruments |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Модуль цифрового фільтра SW-Pro-DFB для Moku:Pro забезпечує інтерактивне проектування та розгортання фільтрів нескінченної імпульсної характеристики з двома опціями частоти дискретизації (305,18 кГц або 39,063 МГц). Підтримуючи сім типів фільтрів включаючи Butterworth, Chebyshev, Elliptic, Bessel, Gaussian та Legendre, з чотирма формами фільтрів (lowpass, highpass, bandpass, bandstop), цей модуль забезпечує затримку менше мікросекунди і може бути розгорнутий незалежно або як частина конфігурації Multi-instrument Mode.
Основні характеристики
- Частота дискретизації: 305,18 кГц або 39,063 МГц
- Типи фільтрів: Butterworth, Chebyshev I & II, Elliptic, Bessel, Gaussian, Legendre
- Форми фільтрів: lowpass, highpass, bandpass, bandstop
- Настроюваний порядок фільтра: 2, 4, 6 або 8
- Затримка вхід-вихід: менше мікросекунди
- Діапазон входу: ±20 В; діапазон виходу: ±5 В в 50 Ω
- 4 вхідних та 4 вихідних каналів з опціональним змішуванням
- Вбудований 4-канальний осцилоскоп для моніторингу ланцюга обробки сигналів

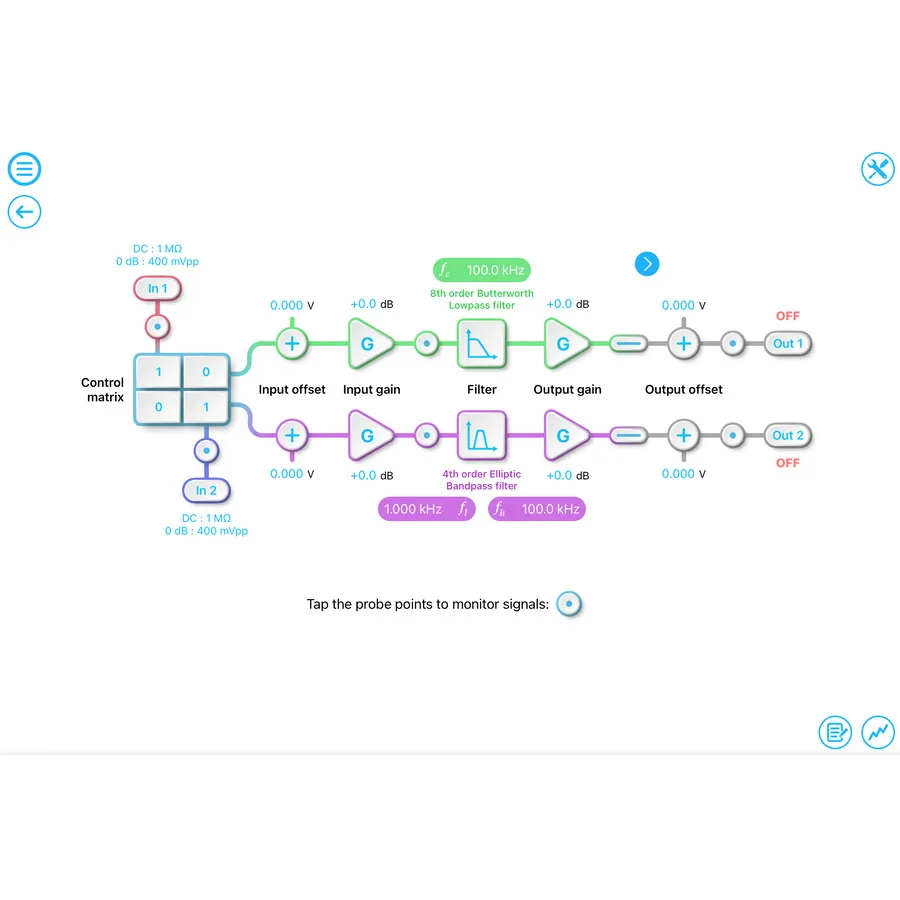

- Інтерактивні інструменти проектування частотної та фазової характеристики
- Підтримка користувацьких проектів фільтрів
- Підтримка API: Python, MATLAB, LabVIEW
Застосування
- Проектування контурів фазової блокировки
- Виявлення гравітаційних хвиль
- Системи управління замкненим контуром
- Методика Pound-Drever-Hall
- Прецизійна спектроскопія
Характеристики
| Series | Moku:Pro Series |
| Channels | 4 Input / 4 Output |
| Sampling Rate | 305.18 kHz / 39.063 MHz |
