Liquid Instruments SW-Lab-PID PID Controller Upgrade

Огляд

Liquid Instruments SW-Lab-PID — це двоканальний модуль контролера для платформи Moku:Lab з двома повністю налаштовуваними контролерами пропорційно-інтегрально-диференціальним (PID) з частотою вихідної дискретизації 10 MSa/s. Модуль підтримує як низькочастотні, так і широкопоточні застосування зворотного зв'язку, включаючи стабілізацію температури та струму лазера, і може функціонувати як компенсатор lead-lag з незалежними налаштуваннями коефіцієнтів.

Основні характеристики

• 2 вхідні канали та 2 вихідні канали
• Частота дискретизації виходу 10 MSa/s
• Розділення DAC 16-bit
• Фазовий зсув менше 30 градусів при 100 кГц
• Конфігурація коефіцієнтів в реальному часі
• Множинні профілі коефіцієнтів: пропорційний (P), інтегральний (I), диференціальний (D), подвійно-інтегральний, з опціями насичення
• Матриця керування для гнучкого комбінування входів
• Інтерактивна діаграма Боде для проектування частотної характеристики

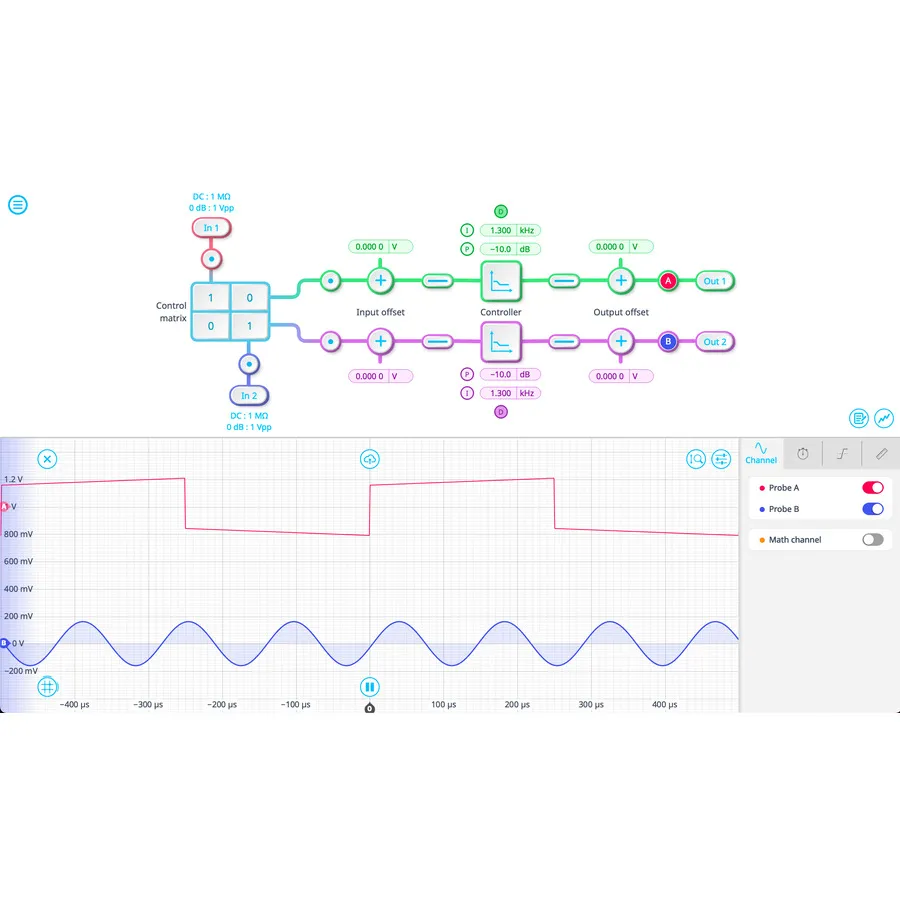

• Представлення блок-схеми з точками зондування для моніторингу сигналів
• Розширений багатосекційний конструктор PID з насиченням низько- та високочастотного
• Підтримка API: Python, MATLAB, LabVIEW

Застосування

• Проектування систем зворотного зв'язку та керування
• Стабілізація частоти та температури лазера
• Позиціонування з'єднань та сканування голів
• Керування тиском, силою та витратою потоку
• Реалізація систем зворотного зв'язку загального призначення
