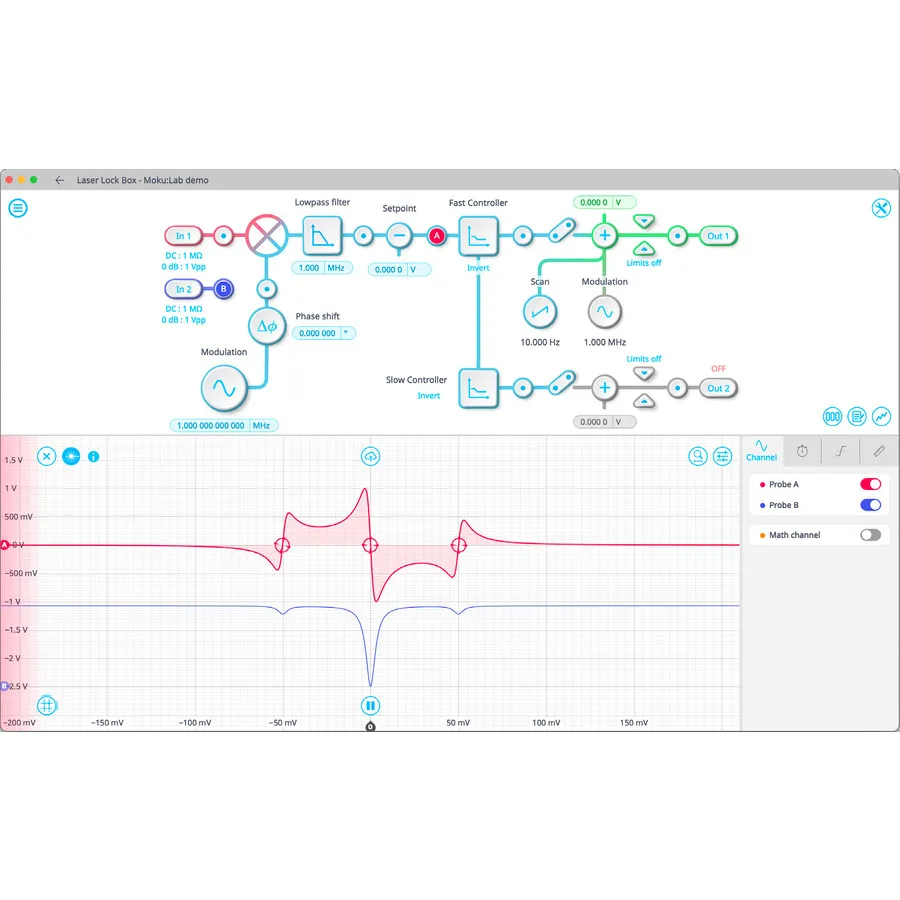

Liquid Instruments SW-Lab-LLB Laser Lock Box Upgrade

Огляд

Liquid Instruments SW-Lab-LLB Laser Lock Box — це комплексний модуль стабілізації частоти лазера для платформи Moku:Lab. Він дозволяє синхронізувати частоту лазера з еталонним резонатором або атомним переходом, використовуючи високопродуктивні методи модуляційного синхронізму. Модуль включає два незалежних контролери PID, налаштовуючі фільтри та інтуїтивну функцію Lock Assist для швидкого синхронізму.

Основні характеристики

• Частота демодуляції від 1 мГц до 200 MHz
• Два незалежних контролери PID для швидких та повільних циклів зворотного зв'язку
• Налаштовуючі фільтри після демодуляції до 14 MHz з різними типами фільтрів
• Lock Assist для швидкої синхронізації на будь-якому нулі сигналу помилки
• 2 вхідні канали та 2 вихідні канали
• Частота розгортання до 10 MHz з різними варіантами форм хвиль
• Гнучкий джерело демодуляції — внутрішній або зовнішній локальний генератор
• Інтегрований осцилографа 500 MSa/s для моніторингу сигналів
• Підтримка API: Python, MATLAB, LabVIEW

Підтримані методи синхронізму

• Pound-Drever-Hall (PDH) синхронізм
• Гетеродинна синхронізація зсуву фази
• RF синхронізм
• Dither синхронізм

Застосування

• Прецизійна спектроскопія та стабілізація лазера
• Стабілізація частоти резонатора Pound-Drever-Hall
• Системи детектування гравітаційних хвиль
• Реалізація користувацьких контурів синхронізму
• Системи керування з замкненим циклом зворотного зв'язку
