Liquid Instruments SW-Lab-FRA is a frequency response analyzer measuring from 10 mHz to 200 MHz with configurable sweeps and up to 8192 measurement points.
Деталі продукту
| Модель | SW-Lab-FRA |
| Виробник | Liquid Instruments |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Модуль Liquid Instruments SW-Lab-FRA Frequency Response Analyzer — це 2-канальний інструмент для вимірювання частотної характеристики систем як за амплітудою, так і за фазою. Він використовує розгортання синусоїдального сигналу від 10 мГц до 200 МГц з настроюваним лінійним або логарифмічним розгортанням. З кількістю до 8192 точок на розгортання та незалежними каналами входу/виходу він дозволяє виконувати диференціальні або порівняльні вимірювання поведінки системи.
Основні характеристики
- Діапазон частот: 10 мГц до 200 МГц
- Типи розгортання: лінійне та логарифмічне
- Точки на розгортання: до 8192
- Час усереднення: 1 мкс до 10 с
- 2 канали входу, 2 канали виходу (незалежно настроюються)
- Динамічне керування амплітудою з виявленням та уникненням насичення

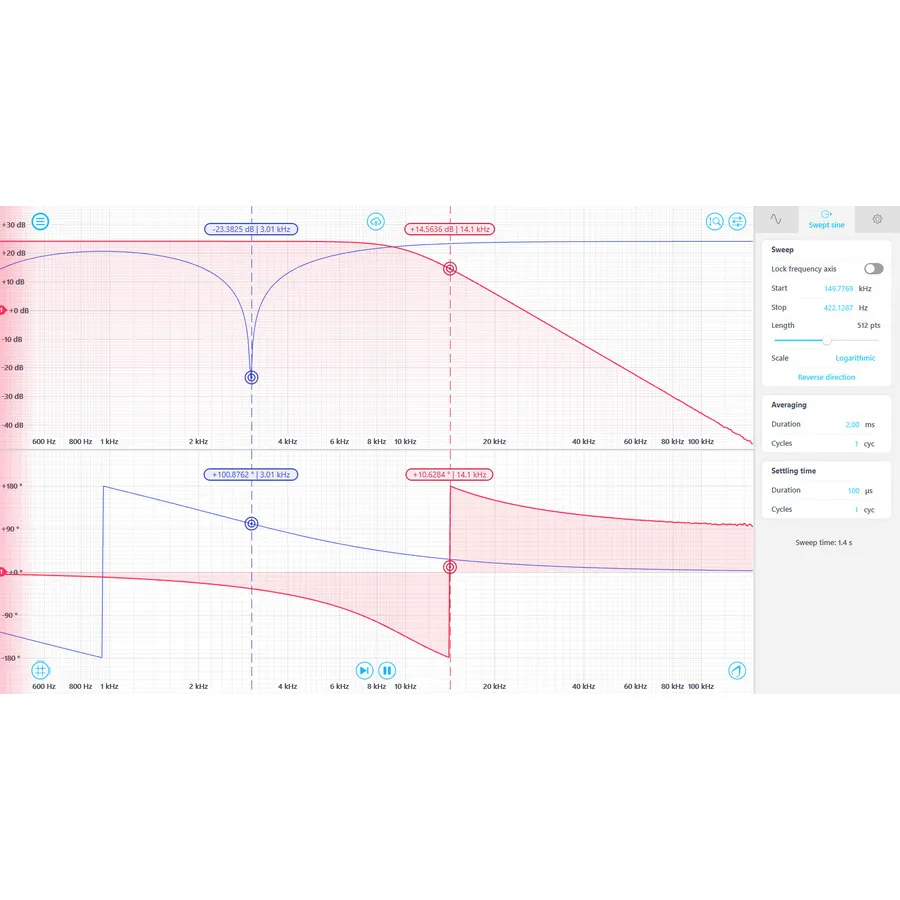

- Інтерактивна діаграма Боде з відображенням амплітуди та фази
- Живий моніторинг розгортання або пауза для аналізу
- Гнучкий математичний канал для складних розрахунків
- Нормалізація одним дотиком для порівняльного аналізу
- Курсори та маркери для точних вимірювань
- Підтримка API: Python, MATLAB, LabVIEW
Застосування
- Вимірювання імпедансу та адмітансу
- Вимірювання ємності та індуктивності
- Аналіз стабільності та визначення полюсів/нулів
- Аналіз блоків живлення та регуляторів
- Характеризація та проектування фільтрів EMI
- Верифікація частотної характеристики
Характеристики
| Series | Moku:Lab Series |
| Channels | 2 Input / 2 Output |
| Frequency Range | 10 mHz to 120 MHz |
