Liquid Instruments SW-Lab-FIR FIR Filter Builder
Liquid Instruments SW-Lab-FIR конструктор FIR фільтрів
Liquid Instruments SW-Lab-FIR FIR Filter Builder enables design of FIR filters with sampling rates to 15.625 MHz, up to 14,819 coefficients, and Python/MATLAB/LabVIEW support.
Деталі продукту
| Модель | SW-Lab-FIR |
| Виробник | Liquid Instruments |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Модуль Liquid Instruments SW-Lab-FIR FIR Filter Builder — це 2-канальний модуль фільтрів з кінцевою імпульсною характеристикою (FIR) для серії Moku:Lab. Він дозволяє проектувати та реалізувати фільтри нижніх, верхніх, смугові та смугово-блокуючі FIR фільтри з кількістю коефіцієнтів до 14,819 при частотах дискретизації до 15.625 МГц. Модуль дозволяє точно налаштовувати характеристику фільтра як у частотній, так і в часовій області з кількома функціями вікна та варіантами імпульсної характеристики.
Основні характеристики
- Частота дискретизації: до 15.625 МГц
- Коефіцієнти фільтра: до 14,819
- Затримка вхід-вихід < 1 мкс
- Діапазон входу: ±0.5 В або ±5 В
- Діапазон виходу: ±1 В при 50 Ω
- Граничні частоти: 58.63 мГц до 17.58 МГц
- Чотири форми частотної характеристики: нижні, верхні, смугові, смугово-блокуючі
- Вісім функцій вікна: Bartlett, Hanning, Hamming, Blackman, Nuttall, Tukey, Kaiser, None
- П'ять варіантів імпульсної характеристики: прямокутна, sinc, рівняння введення, користувацька та інші

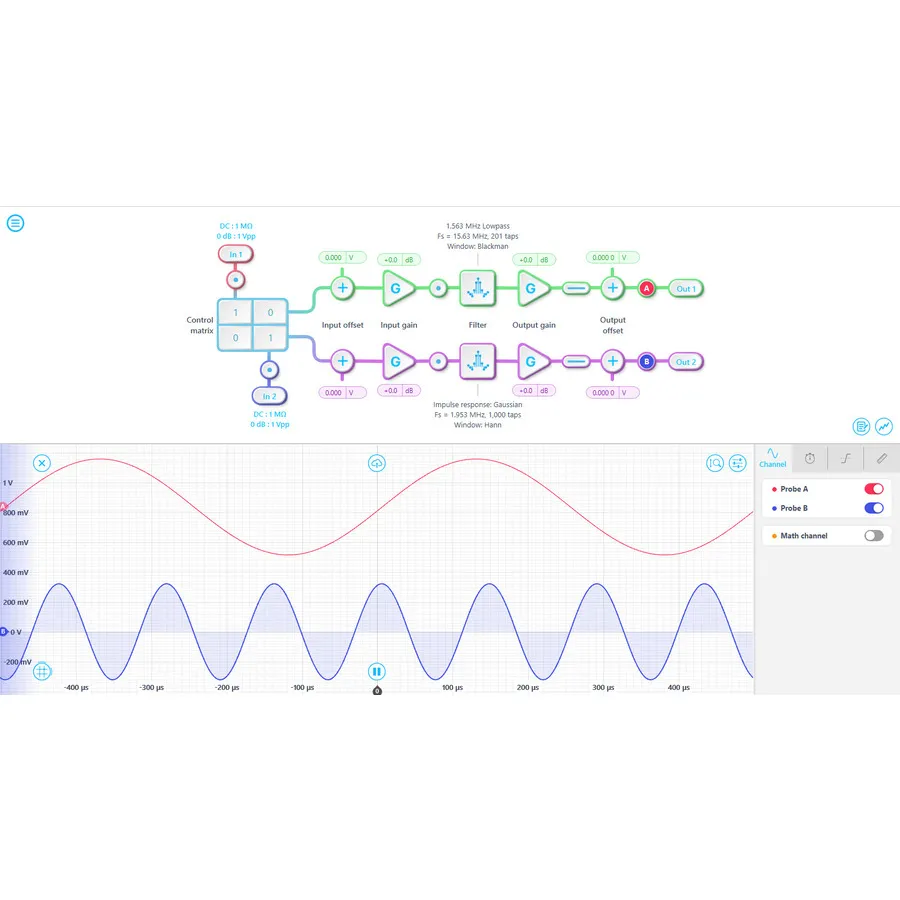

- Візуалізація проектування в часовій та частотній області
- Імпорт користувацьких коефіцієнтів фільтра
- Матриця керування входом для комбінування сигналів
- Підтримка API: Python, MATLAB, LabVIEW
Застосування
- Точна фільтрація та формування сигналу
- Ідентифікація та характеризація системи
- Проектування користувацької імпульсної характеристики
- Обробка цифрового сигналу в реальному часі
Характеристики
| Series | Moku:Lab Series |
| Channels | 2 |
| Sampling Rate | 15.625 MHz |
