Liquid Instruments SW-Lab-DFB Digital Filter Box
Liquid Instruments SW-Lab-DFB цифрова коробка фільтрів
Запитати ціну
Liquid Instruments SW-Lab-DFB Digital Filter Box is a 2-channel IIR filter with sampling rates to 15.625 MHz, sub-microsecond latency, and Python/MATLAB/LabVIEW support.
Деталі продукту
| Модель | SW-Lab-DFB |
| Виробник | Liquid Instruments |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Модуль Liquid Instruments SW-Lab-DFB Digital Filter Box — це 2-канальний модуль фільтрів з нескінченною імпульсною характеристикою (IIR) для серії Moku:Lab. Він дозволяє інтерактивно проектувати та розгортати фільтри нижніх, верхніх, смугові та смугово-блокуючі з частотами дискретизації до 15.625 МГц. Модуль підтримує сім типів фільтрів, включаючи Butterworth, Chebyshev та Elliptic, з повністю настроюваними порядками від 2 до 8.
Основні характеристики
- Частота дискретизації: 122.07 кГц, 1.953 МГц та 15.625 МГц
- Порядки фільтрів: 2, 4, 6, 8
- Затримка вхід-вихід < 1 мкс
- Діапазон входу: ±0.5 В або ±5 В
- Діапазон виходу: ±1 В при 50 Ω

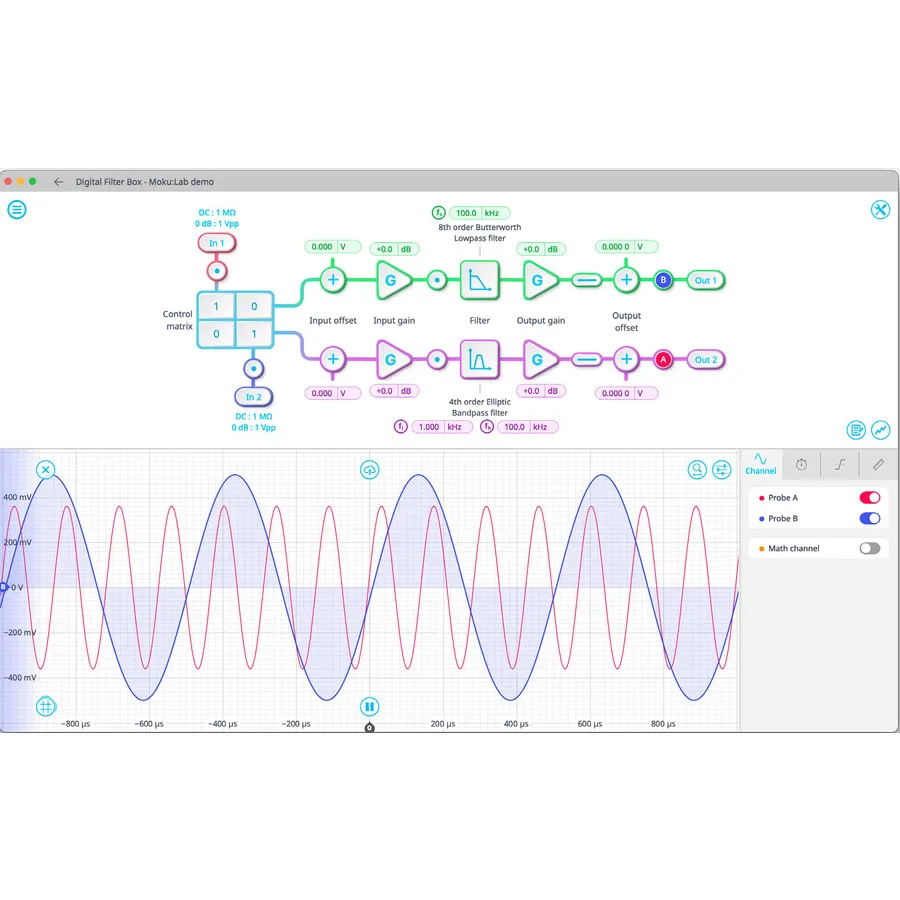

- Інтерактивна візуалізація частотної та фазової характеристики
- Вбудований 2-канальний осцилоскоп для моніторингу сигналу
- Сім типів фільтрів: Butterworth, Chebyshev I, Chebyshev II, Elliptic, Bessel, Gaussian, Legendre
- Підтримка спеціального дизайну фільтра
- Підтримка API: Python, MATLAB, LabVIEW
Застосування
- Проектування та оптимізація систем
- Системи керування замкненим циклом
- Фільтрація шуму та кондиціонування сигналу
- Посилення сигналу
Характеристики
| Series | Moku:Lab Series |
| Channels | 2 |
| Sampling Rate | 122.07 kHz / 1.953 MHz / 15.625 MHz |
