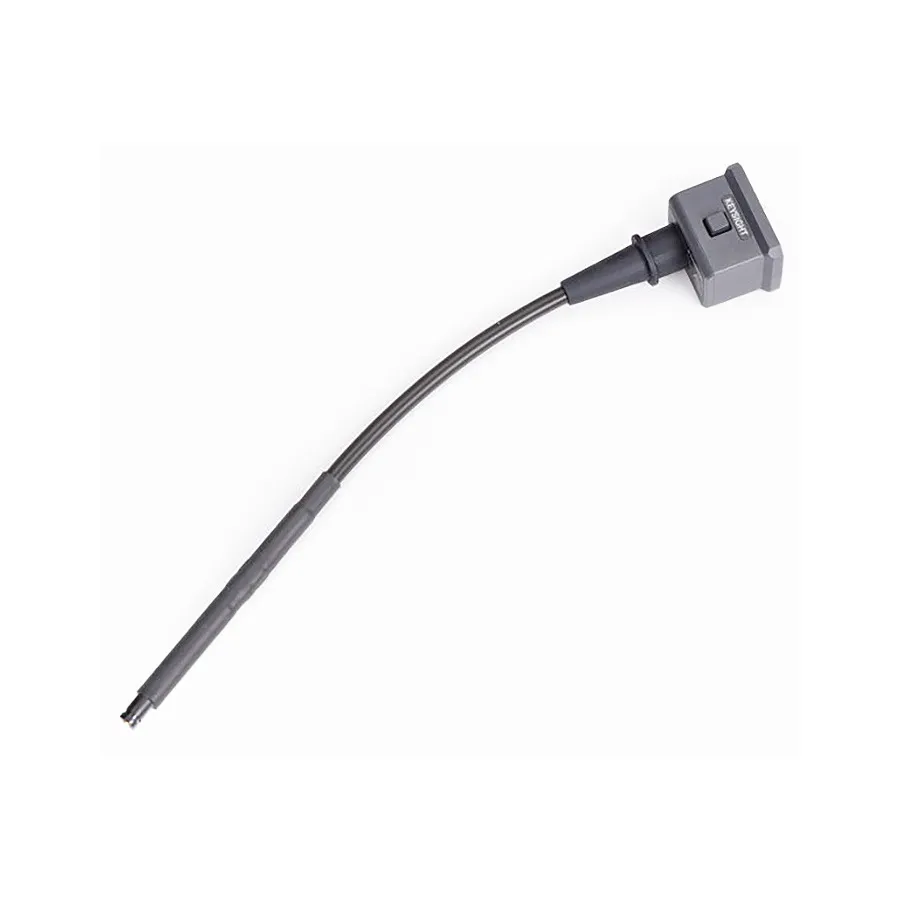

Keysight PS0023A Probe Tip
Keysight PS0023A насадка щупа
Запитати ціну
Keysight PS0023A optically isolated probe tip with 1 GHz bandwidth, 100V measurement capability, and 349 ps rise time for oscilloscope measurements.
Деталі продукту
| Модель | PS0023A |
| Виробник | Keysight |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Keysight PS0023A — насадка щупа, розроблена для серії PS000xA оптично ізольованих диференціальних щупів. Вона дозволяє безпечно вимірювати диференціальні сигнали до ±100V з оптичною ізоляцією, яка забезпечує гальванічне розділення між пристроєм під тестом та осцилоскопом, щоб усунути петлі заземлення та зменшити вплив синфазного шуму.
Основні характеристики
- Максимальна пропускна здатність 1 GHz
- Час зростання 349 ps (10-90%)
- Вимірює диференціальні сигнали до ±100V
- Вхідний імпеданс 10 MΩ // 3 pF
- Кабель оптичного волокна для захисту від електромагнітних завад
- Розʼєм 100 Mil Socket для щупів серії PS000xA
- Компактні розміри: 238 × 35 × 29 mm
- Гарантія виробника на один рік
Застосування
- Вимірювання та тестування силової електроніки
- Захоплення сигналу на основі осцилоскопа з гальванічною ізоляцією
- Вимірювання в високошумних середовищах
- Вимірювання вільних вузлів, де критична ізоляція
- Тестування та пошук несправностей ізольованих схем
Комплектація
- Насадка щупа PS0023A
Характеристики
| Type | Tip |
| For Use With | PS000XA Series Probes |
| Series | PS00xxA Series |
| Connector Type | 0.025” square pin socket |
| Input Impedance | 10 MΩ |
| Maximum Input Voltage | 100 V |
| Risetime | 349 ps |
