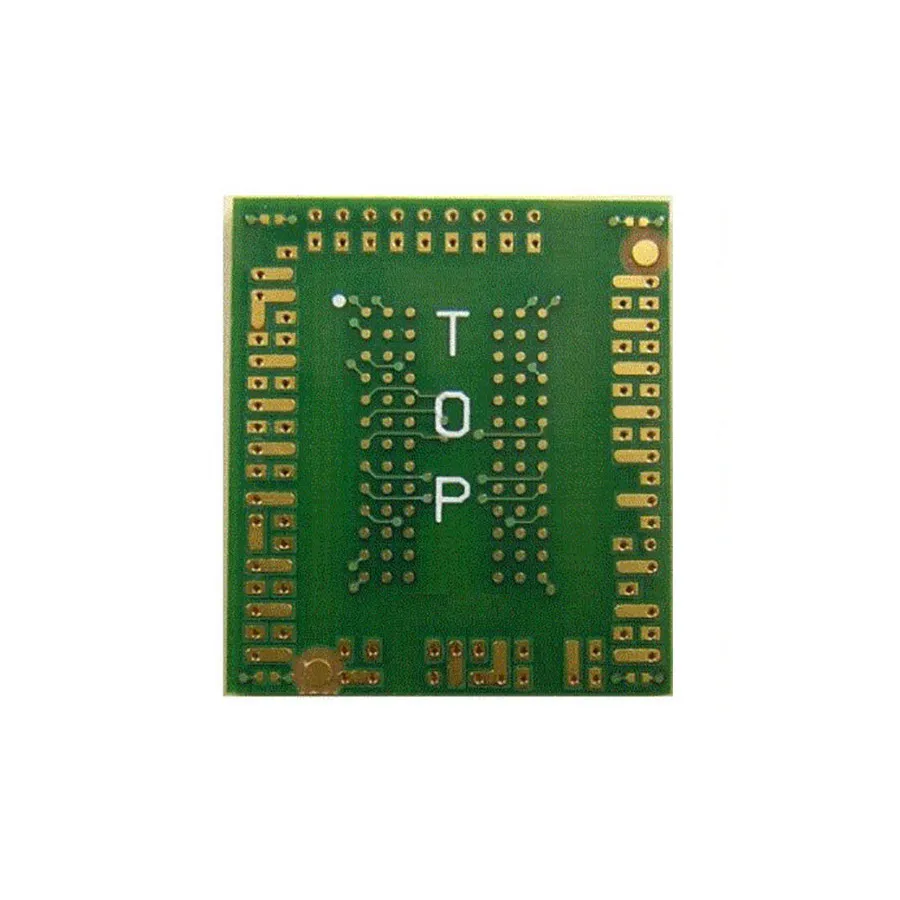

Keysight N2114A DDR4 BGA Interposer

Огляд

Keysight N2114A — інтерпозер DDR4 BGA, розроблений для забезпечення прямого доступу до сигналів на пакетах DDR4 DRAM для електричних та вимірювань синхронізації за допомогою осцилографів Infiniium. Інтерпозер припаюється між DRAM та платою ПК або DIMM, дозволяючи доступ до сигналів контролера пам'яті та DRAM на верхній стороні для зондування осцилографом, забезпечуючи справжнє тестування відповідності JEDEC на вивідах DRAM.

Основні характеристики

• Забезпечує точки доступу до сигналів для пакетів DDR4 DRAM x4/x8, які використовують стандартні BGA корпуси JEDEC
• Точки тестування по периметру припаювання, сумісні з кабельними вводами аналізатора логіки та наконечниками зонда осцилографа
• Трасування однакової довжини від куль DDR4 до точок тестування мінімізує перекоси часу вимірювання
• Сумісність зондування з голівками зонда InfiniiMax: E2677A, N5381A, N5425A/N5426A
• Доступні S-параметричні моделі для де-вбудовування за допомогою програмного забезпечення InfiniiSim
• Можливе розширення ефективної смуги пропускання за допомогою програмного забезпечення InfiniiSim Waveform Transformation

Застосування

• Тестування та перевірка відповідності DDR4 пам'яті
• Вимірювання синхронізації пам'яті та цілісності сигналу
• Характеризація DRAM на основі осцилографа
• Перевірка проекту та налагодження систем пам'яті

Комплектація

• Інтерпозер DDR4 BGA (78 кульок, 16x18мм)
