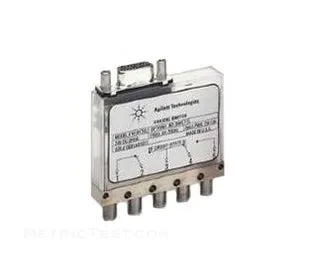

Keysight N1812UL Latching Coaxial Switch
Keysight N1812UL затискуючий коаксіальний перемикач
Запитати ціну
Keysight N1812UL is a 5-port unterminated latching coaxial switch for DC to 26.5 GHz applications, offering superior isolation and low insertion loss.
Деталі продукту
| Модель | N1812UL |
| Виробник | Keysight |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Keysight N1812UL — затискуючий коаксіальний перемикач із 5-портовим ненавантаженим конфігуруванням, призначений для прецизійних RF та мікрохвильових застосувань у діапазоні від постійного струму до 26,5 ГГц. Пристрій поєднує гнучку конфігурацію з відмінною повторюваністю та довгим життєвим циклом роботи, що робить його ідеальним для застосувань перемикання передачі, розвороту сигнальної траси та функцій порту калібрування.
Основні характеристики
- 5-портова ненавантажена конфігурація з жіночими SMA розетками
- Діапазон частот: від постійного струму до 26,5 ГГц
- Вбудована можливість переривання струму
- Опції напруги котушки: 5 В, 15 В або 24 В
- D-субміністерні 9-контактні роз'єми або паяльні язичкові клеми
- Стандартний або TTL/5 В CMOS сумісний привід
- Опціональні індикатори положення
RF Характеристики
- Відмінна ізоляція: > 120 дБ на 4 ГГц, 70 дБ на 26,5 ГГц
- Низькі КСВ: < 1,10 на 4 ГГц, 1,60 на 26,5 ГГц
- Низькі втрати вставлення: < 0,27 дБ на 4 ГГц, 0,80 дБ на 26,5 ГГц
- Відмінна повторюваність втрат вставлення: 0,03 дБ до 1 мільйона циклів, 0,1 дБ до 2 мільйонів циклів
- Тривалість роботи: 2 мільйони циклів
Застосування
- Застосування перемикання передачі у тестових системах
- Розворот сигнальної траси для двонаправлених вимірювань
- Перемикання порту калібрування у складах вимірювання
Характеристики
| Type | Unterminated 5-port switch Female SMA connectors Built-in current interrupt |
| Superior RF Performance | Superior isolation: > 120 dB at 4 GHz and 70 dB at 26.5 GHz Low SWR: < 1.10 at 4 GHz and 1.60 at 26.5 GHz Low insertion loss: < 0.27 dB at 4 GHz and 0.80 dB at 26.5 GHz |
| Excellent RF Repeatability And Long Life Span | Excellent insertion loss repeatability: 0.03 dB to 1 million cycles and 0.1 dB to 2 million cycles Long operating life of 2 million cycles |
| N1812UL | Unterminated Latching: The N1812UL is a versatile, unterminated 5-port switch available in the frequency range from DC to 26.5 GHz. In transfer switch applications, the fifth port can be terminated externally with a high-power termination. It can also be utilized for signal path reversal or as a calibration port. |
