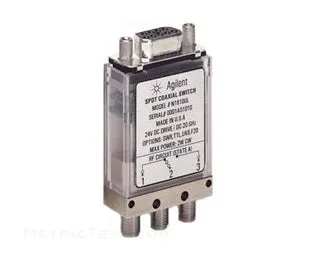

Keysight N1810UL Coaxial Switch
Keysight N1810UL коаксіальний комутатор
Запитати ціну
Keysight N1810UL — unterminated SPDT latching coaxial switch for DC-26.5 GHz with superior isolation and excellent insertion loss repeatability.
Деталі продукту
| Модель | N1810UL |
| Виробник | Keysight |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Keysight N1810UL — це однополюсний двопозиційний коаксіальний комутатор без терміната, розроблений для прецизійних RF та мікрохвильових застосувань. Працюючи в діапазоні частот від DC до 26,5 ГГц, він поєднує виняткову гнучкість із відмінною повторюваністю, тривалим терміном служби та високою надійністю. Комутатор ідеальний для застосування у вигляді перемикача передачі, розворотника сигналу або портом калібрування.
Основні характеристики
- Діапазон частот: DC до 26,5 ГГц
- Однополюсна двопозиційна (SPDT) конфігурація без терміната з коаксіальними роз'ємами SMA (female)
- Чудова ізоляція: >120 dB при 4 ГГц, 70 dB при 26,5 ГГц
- Низькі втрати вставлення: <0,27 dB при 4 ГГц, 0,80 dB при 26,5 ГГц
- Відмінна повторюваність втрат вставлення: 0,03 dB до 1 млн циклів, 0,1 dB до 2 млн циклів
- Тривалість роботи: 2 млн циклів
- Низький VSWR: <1,10 при 4 ГГц, 1,60 при 26,5 ГГц
- Варіанти напруги котушки: 5 В, 15 В або 24 В
- Доступні D-subminiature 9-pin розʼєми або клеми для припаю
- Стандартний або TTL/5 В CMOS-сумісний варіант приводу
- Опціональні індикатори положення
- Вбудований переривач струму
Застосування
- Системи прецизійного вимірювання та моніторингу
- RF та мікрохвильове тестування та вимірювальне обладнання
- Маршрутизація та комутація сигналу
- Комутація портів калібрування
- Високочастотні застосування перемикачів передачі
Характеристики
| Type | Unterminated single pole double throw EM switch Operating frequency from DC to 4, 20 or 26.5 GHz Female SMA connectors Built-in current interrupt |
| Superior RF Performance | Superior isolation: > 120 dB at 4 GHz and 70 dB at 26.5 GHz Low SWR: < 1.10 at 4 GHz and 1.60 at 26.5 GHz Low insertion loss: < 0.27 dB at 4 GHz and 0.80 dB at 26.5 GHz |
| Excellent RF Repeatability And Long Life Span | Excellent insertion loss repeatability: 0.03 dB to 1 million cycles and 0.1 dB to 2 million cycles Long operating life of 2 million cycles |
| N1810UL | Unterminated Latching: The Keysight N1810UL is a single-pole double-throw switch available in the frequency range from DC to 26.5 GHz. In precision measurements and monitoring applications where insertion loss repeatability is crucial, these switches operate in excess of 2 million cycles with better than 0.03 dB of insertion loss repeatability at 25 °C up to 1 million cycles. |
