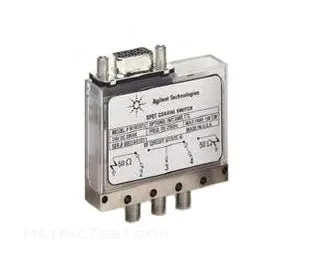

Keysight N1810TL Latching Coaxial Switch
Keysight N1810TL фіксуючий коаксіальний перемикач
Запитати ціну
Keysight N1810TL is a terminated latching coaxial switch operating DC to 26.5 GHz with exceptional RF isolation, low insertion loss, and 2 million cycle life.
Деталі продукту
| Модель | N1810TL |
| Виробник | Keysight |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Keysight N1810TL — це закінчений, однополюсний двокидальний (SPDT) фіксуючий електромагнітний коаксіальний перемикач, розроблений для вимірювань RF та мікрохвильових сигналів. Працює від постійного струму до 26,5 ГГц з внутрішнім терміруванням порту 50 Ω, цей перемикач забезпечує відмінну RF ізоляцію, низькі втрати при проходженні та високу повторюваність для вимогливих вимірювальних та тестових застосувань.
Основні характеристики
- Фіксуючий SPDT електромагнітний перемикач з терміруванням порту 50 Ω
- Діапазон частот: від постійного струму до 4, 20 або 26,5 ГГц (залежить від конфігурації)
- Висока RF ізоляція та низькі втрати при проходженні
- Відмінна повторюваність втрат при проходженні впродовж 2 мільйонів циклів
- Регульована напруга котушки: 5 В, 15 В або 24 В
- D-subminiature 9-контактні роз'єми або варіанти паяних клем
- Жіночі SMA RF роз'єми
- Опціональний індикатор положення для статусу перемикача
Застосування
- Маршрутизація сигналу та комутація в RF застосуваннях
- Розворот сигнальних шляхів для двонаправленого вимірювання
- Перемикання портів калібрування RF
- Прецизійні RF та мікрохвильові тестові системи
Характеристики
| Type | Terminated single pole double throw EM switch Operating frequency from DC to 4, 20 or 26.5 GHz Female SMA connectors Built-in current interrupt |
| Superior RF Performance | Superior isolation: > 120 dB at 4 GHz and 70 dB at 26.5 GHz Low SWR: < 1.10 at 4 GHz and 1.60 at 26.5 GHz Low insertion loss: < 0.27 dB at 4 GHz and 0.80 dB at 26.5 GHz |
| Excellent RF Repeatability And Long Life Span | Excellent insertion loss repeatability: 0.03 dB to 1 million cycles and 0.1 dB to 2 million cycles Long operating life of 2 million cycles |
| N1810TL | Terminated Latching: The Keysight N1810TL is a single-pole double-throw switch available in the frequency range from DC to 26.5 GHz. The unused port is terminated 50 Ω, making it ideal for applications where port matching is required. |
