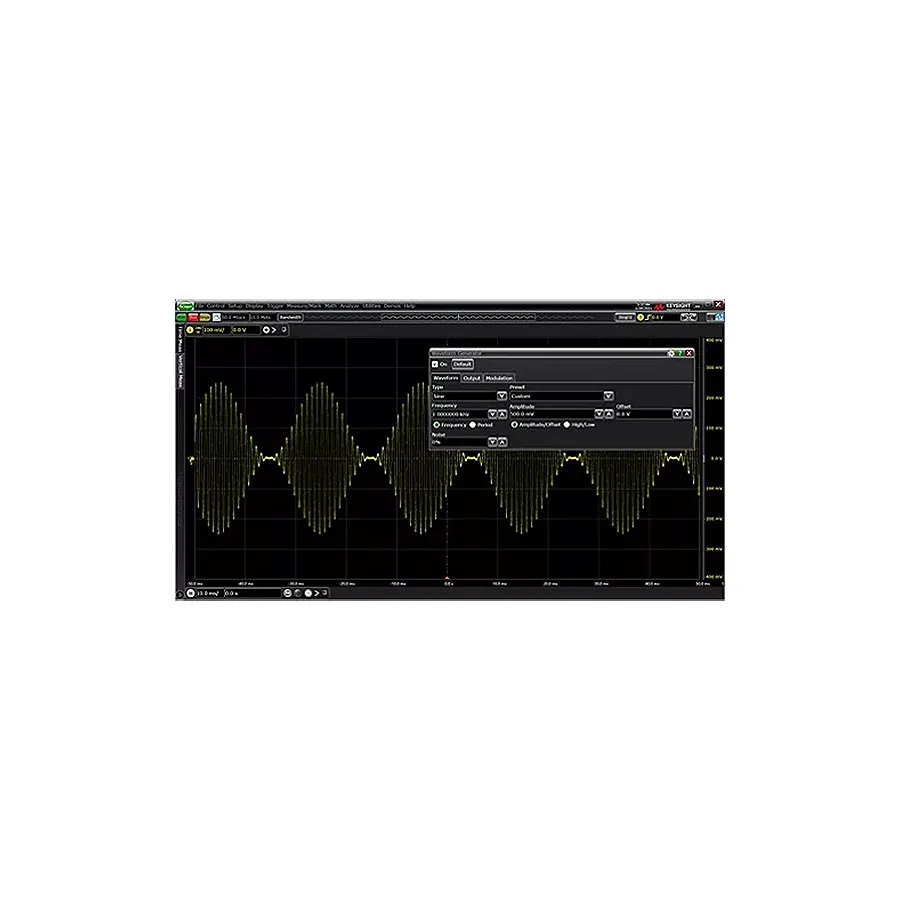

Keysight MXR2WAV 50 MHz Arbitrary Waveform Generator

Огляд

Keysight MXR2WAV є модулем генератора довільних форм сигналів (AWG) 50 МГц для осцилографів Infiniium MXR-Series. Він дозволяє генерацію сигналів, керування, тестування та прототипування складних реальних сигналів, а також передовий аналіз частотної характеристики за допомогою інтегрованої функції Bode-плотера для комплексної характеризації пристрою.

Основні характеристики

• Максимальна частота виходу 50 МГц з генерацією довільних форм сигналів
• Вбудовані форми сигналів: DC, синус, прямокутник, імпульс, трикутник/пила, шум, sinc, експоненціальна, серцебиття, гаусів імпульс та PRBS
• Можливості модуляції: AM, FM та FSK від 1 Гц до 20 кГц
• Регульоване зміщення DC: ±8 В постійної напруги (навантаження 1 МΩ) або ±4 В постійної напруги (навантаження 50 Ω)
• Інтегрований Bode-плотер з вимірюванням запасу посилення та фази, розгортання частоти 10 Гц до 50 МГц (1–1000 точок)
• Роздільна здатність DC 100 мкВ або 3 цифри, що більше

Застосування

• Валідація дизайну пристрою та оцінка продуктивності
• Тестування навантаження та експлуатація на максимальній здатності
• Характеризація частотної характеристики за допомогою графіків Bode
• Генерація командних сигналів та моделювання багатосигнальних систем
• Тестування впровадження шуму та сигналів на кількох каналах
• Підтримка розробки прототипів та схем
