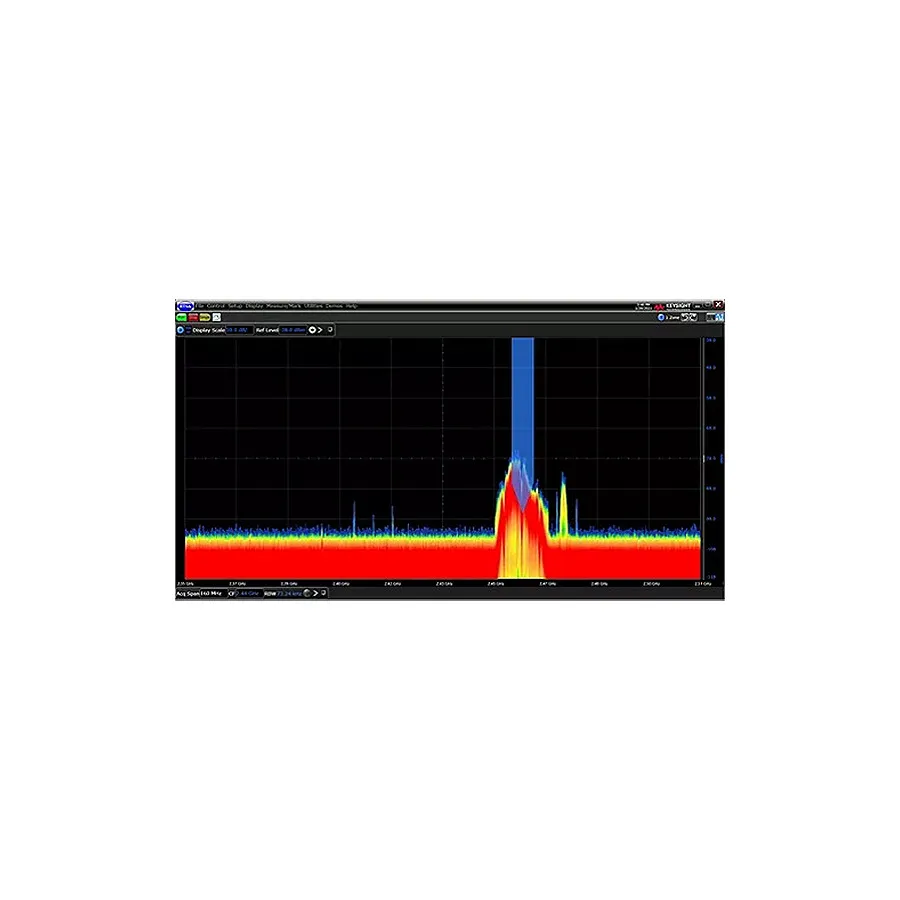

Keysight MXR2RTSA/320 Real-Time Spectrum Analyzer

Огляд

Модуль Keysight MXR2RTSA/320 забезпечує аналіз спектра в реальному часі (RTSA) та цифрове понижуюче перетворення (DDC) для осцилографів Infiniium MXR-Series. Він розширює стандартну пропускну здатність аналізу 40 МГц до 320 МГц для RTSA та 2 ГГц для DDC на кількох незалежних центральних частотах, що дозволяє детально досліджувати складні модульовані сигнали та перехідні RF-події. З частотою до 200 000 графіків FFT на секунду, RTSA надійно захоплює швидкоплинні сигнали, такі як передачі Bluetooth, які стандартний FFT-аналіз може пропустити.

Основні характеристики

• Пропускна здатність аналізу спектра в реальному часі 320 МГц з незалежним керуванням центральною частотою на 4 або 8 каналах
• Діапазон цифрового понижуючого перетворення (DDC) 2 ГГц для демодуляції та аналізу сигналів I/Q
• Спусковий імпульс маски частоти (FMT) для автоматизованого захоплення конкретних шаблонів сигналів
• До 200 000 графіків FFT на секунду для надійного захоплення перехідних сигналів
• Додаткове розширення частоти (MXR2FRE) розширює діапазон частот до 6 ГГц
• Інтеграція з програмним забезпеченням MATLAB та VSA для передового аналізу сигналів

Застосування

• Аналіз та характеризація сигналів 5G FR1
• Захоплення сигналів ZigBee та ISM смуг
• Придбання перехідних сигналів Bluetooth
• Моніторинг RF-сигналів кількох смуг
• Передовий аналіз модуляції та демодуляції
