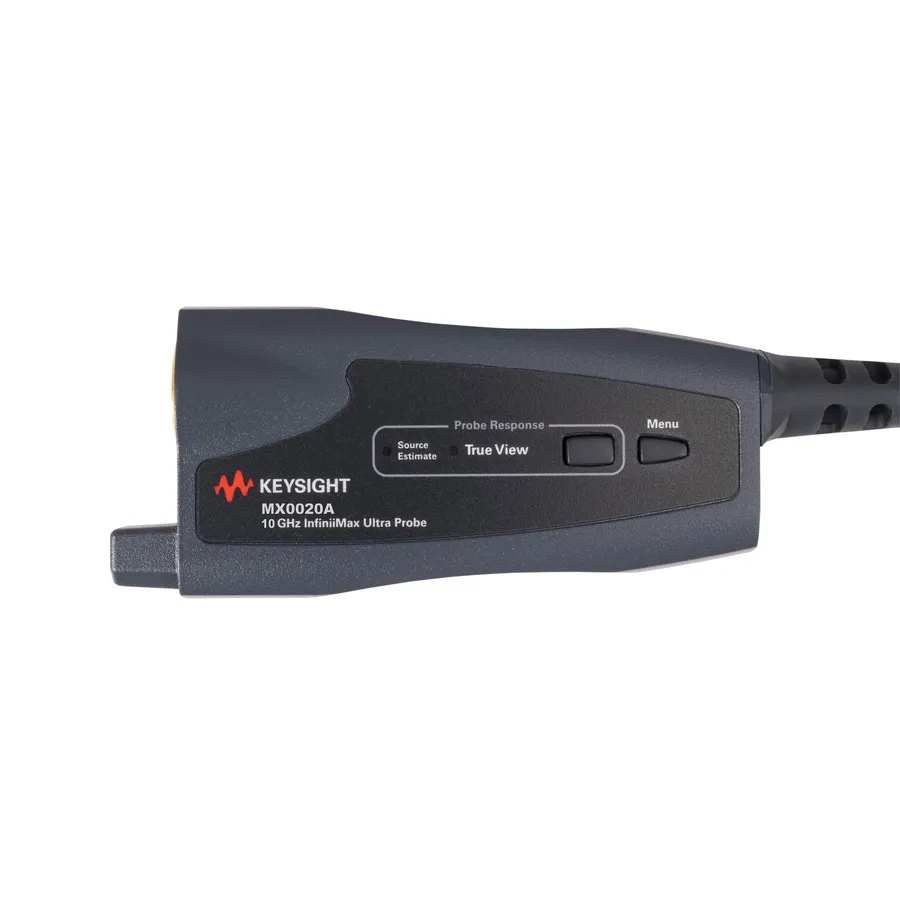

Keysight MX0020A 10GHz InfiniiMax Ultra Probe Amplifier

Огляд

Keysight MX0020A — це посилювач зонда 10 GHz, частина серії InfiniiMax Ultra, розроблений для тестування та вимірювання високошвидкісних ланцюгів. З RC високоімпедансною архітектурою входу, він забезпечує мінімальне спотворення сигналу, найменше ємнісне навантаження та найменше навантаження на більш широкому діапазоні частот, що робить його ідеальним для неінвазивного зондування високошвидкісних цифрових та аналогових ланцюгів.

Основні характеристики

• Смуга пропускання 10 GHz для вимірювання високошвидкісних сигналів
• RC високоімпедансний профіль входу для найменшого навантаження та мінімального спотворення сигналу
• Три діапазони послаблення: 1:1 (600 mVpp), 4:1 (2,5 Vpp) та 8:1 (5 Vpp)
• AutoProbe 2 інтерфейс з автоматичною конфігурацією діапазону на основі розміру сигналу
• Гнучкий мікро зонд або опції сумісного разьємного зонда
• Вимірювання диференціальних, однокінцевих та синфазних сигналів одним наконечником зонда
• Сумісність з осцилографами серії Infiniium UXR-, 90000 X-, Q-, V- та Z-Series
• Режим користувацької AC калібрування та характеризація S-параметрів

Застосування

• Валідація та усунення несправностей високошвидкісних цифрових ланцюгів
• Тестування змішаних сигналів з диференціальними та однокінцевими вимірюваннями
• Зондування пристроїв малої форм-фактору з мінімальним навантаженням на схему
• Перевірка відповідності стандартам для високошвидкісних інтерфейсів
