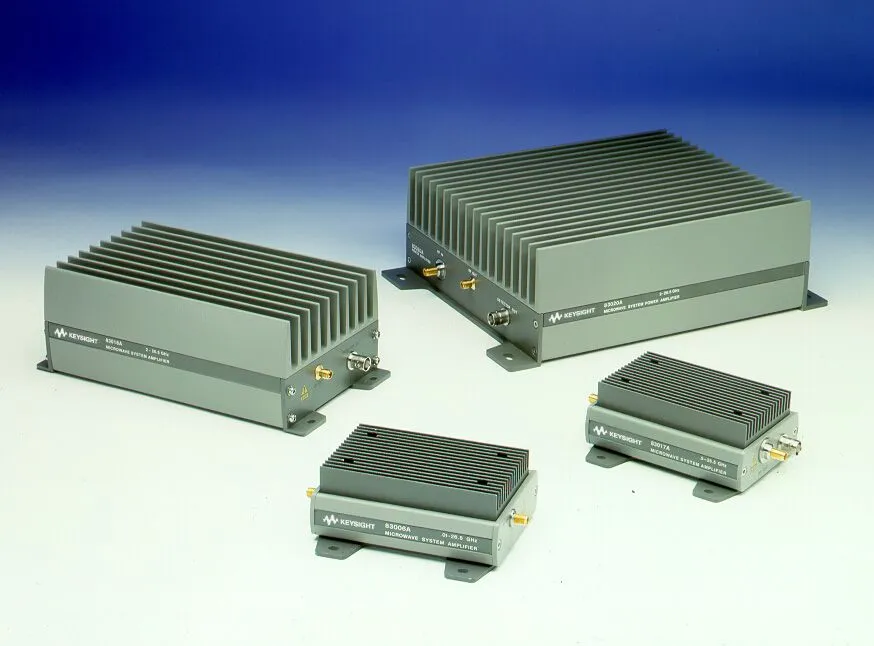

Keysight 83017A Microwave System Amplifier
Keysight 83017A мікрохвильовий системний підсилювач
Keysight 83017A microwave system amplifier with 500 MHz to 26.5 GHz bandwidth and more than 25 dB gain for RF/microwave ATE systems.
Деталі продукту
| Модель | 83017A |
| Виробник | Keysight |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
Keysight 83017A є компактним мікрохвильовим системним підсилювачем, розробленим для розробників систем і інтеграторів, які працюють з RF та мікрохвильовими системами тестування та вимірювання. Він забезпечує відновлення потужності для подолання втрат системи та посилення доступної потужності в середовищах АТЕ. Надширока смуга пропускання від 500 МГц до 26,5 ГГц дозволяє одному підсилювачу замінити кілька вузькосмугових моделей, спрощуючи проектування системи та виключаючи необхідність у перехідних мережах або множинних джерелах зміщення.
Основні характеристики
- Діапазон частот: 500 МГц до 26,5 ГГц
- Посилення: Понад 25 dB у смузі пропускання
- P1dB: Більше 18 dBm до 20 ГГц
- Коефіцієнт шуму: Менше 8 dB (до 18 ГГц), 13 dB (до 26,5 ГГц)
- RF розʼєми: 3,5 мм (f)
- DC детектор виходу: BNC (f)
- Джерело живлення: +12 V @ 700 mA, −12 V @ 50 mA
Застосування
- RF та мікрохвильові автоматизовані системи тестування (АТЕ)
- Додатки ланцюга сигналу, що вимагають посилення та низького коефіцієнта шуму
- Відновлення втрат системи в широкосмугових системах вимірювання
Комплектація
- 87421A 25 W джерело живлення (12 VDC, 15 VDC)
- 87422A 70 W джерело живлення (12 VDC, 15 VDC)
Характеристики
| Gain | 30dB |
| High Frequency (range) | 20GHz <= 50GHz |
| Low Frequency (range) | 1GHz <= 10GHz |
| Connector Type | BNC-Female (Plug) |
| Amplifier Type | System |
| Maximum Frequency | 50 GHz |
| Minimum Frequency | 2 GHz |
| Connector Type | 3.5mm(f) |
| Series | 83000A Series |
