GW Instek GDS-DS3A-PWR Power Analysis Software
GW Instek GDS-DS3A-PWR програмне забезпечення аналізу потужності
Запитати ціну
Power analysis software for GDS-3000A oscilloscopes with 13 switching mode power supply measurement sets for AC input, DC output, and magnetics analysis.
Деталі продукту
| Модель | GDS-DS3A-PWR |
| Виробник | GW Instek |
| Категорія | Oscilloscope Accessories |
| Наявність | На замовлення |
Опис
Огляд
GW Instek GDS-DS3A-PWR — це програмне забезпечення аналізу потужності, розроблене для осцилоскопів серії GDS-3000A. Воно забезпечує 13 комплексних наборів вимірювання імпульсних джерел живлення (SMPS), дозволяючи інженерам ефективно аналізувати та оптимізувати конструкції джерел живлення з детальними можливостями аналізу входу змінного струму, виходу постійного струму, компонентів комутації та магнітних полів.
Основні характеристики

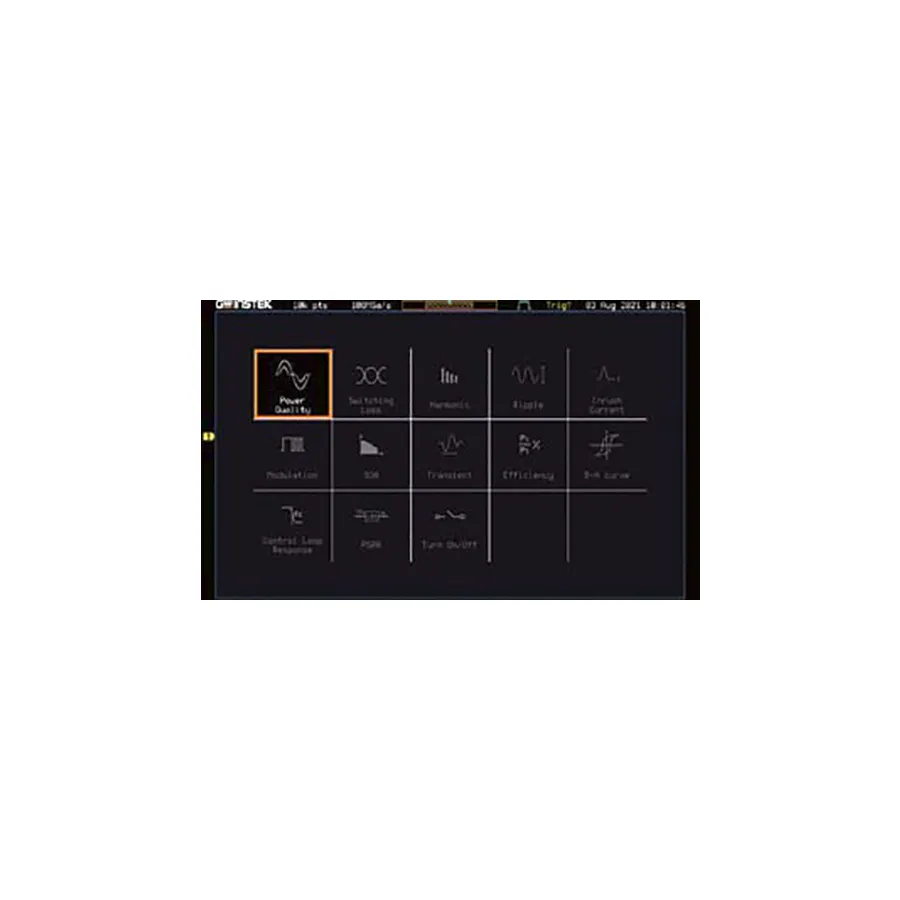

- 13 наборів вимірювань джерел живлення режиму комутації
- Аналіз входу змінного струму: якість енергії, гармоніки, інрушний струм
- Аналіз виходу постійного струму: пульсація/шум, перехідна характеристика, увімкнення/вимкнення, ефективність, відгук контурю керування (Bode), PSRR
- Аналіз компонентів комутації: модуляція, втрати комутації, область безпечної роботи (SOA)
- Аналіз магнітних параметрів: вимірювання B-H кривої
- Вбудоване живлення для поточних зондів 50 МГц (GCP-530) та 100 МГц (GCP-1030)
Застосування
- Тестування та оптимізація ефективності джерела живлення
- Зменшення втрат комутації та аналіз пульсації/шуму
- Покращення та розробка продукції
- Комплексна перевірка конструкції імпульсного джерела живлення
Характеристики
| Series | GDS Series |
| Series Compatibility | GDS-3000A Series |
