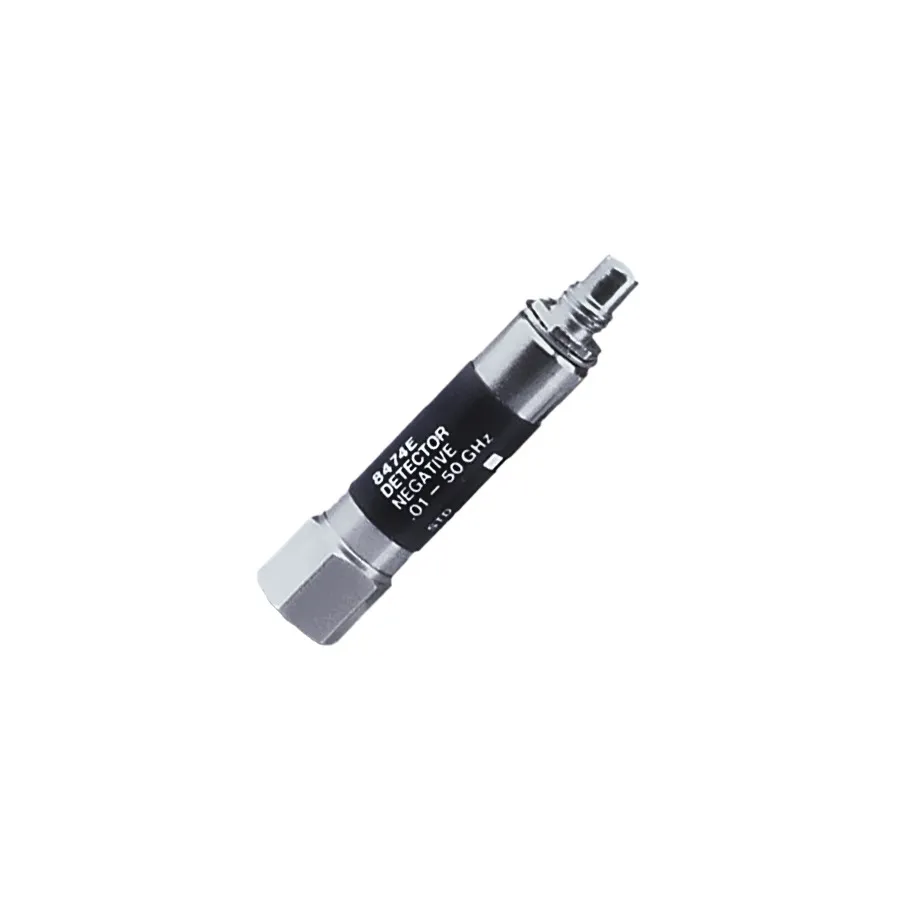

Keysight 8474E Planar-Doped Barrier Diode Detector

Огляд

Keysight 8474E — високопродуктивний детектор зі схемою планарного бар'єру з легування арсеніду галію. Характеризується надзвичайно пласкою частотною характеристикою в усьому діапазоні роботи та хорошою стабільністю частотної характеристики від температури. Пристрій міцний та має високу стійкість до пошкоджень від електростатичного розряду. Доступний з роз'ємом 2,4 мм для широкосмугових застосувань від 0,01 до 50 ГГц.

Основні характеристики

• Частотна характеристика: ±0,4 дБ до 26,5 ГГц, ±0,6 дБ до 40 ГГц, ±1,0 дБ до 50 ГГц
• Максимальний КСВ: 1,2 до 26,5 ГГц, 1,6 до 40 ГГц, 2,8 до 50 ГГц
• Чутливість низького рівня: >0,4 мВ/мкВт до 40 ГГц, >0,34 мВ/мкВт до 50 ГГц
• Максимальна вхідна потужність: 200 мВт (1 Вт короткотривало, <1 хвилина)
• Вхідний роз'єм: 2,4 мм самець; вихідний роз'єм: SMC самець
• Доступні опції для оптимальних квадратичних навантажень та виходу позитивної полярності

Застосування

• Вимірювання та моніторинг потужності RF
• Мікрохвильові застосування детектора
• Приладобудування та вимірювальна техніка
