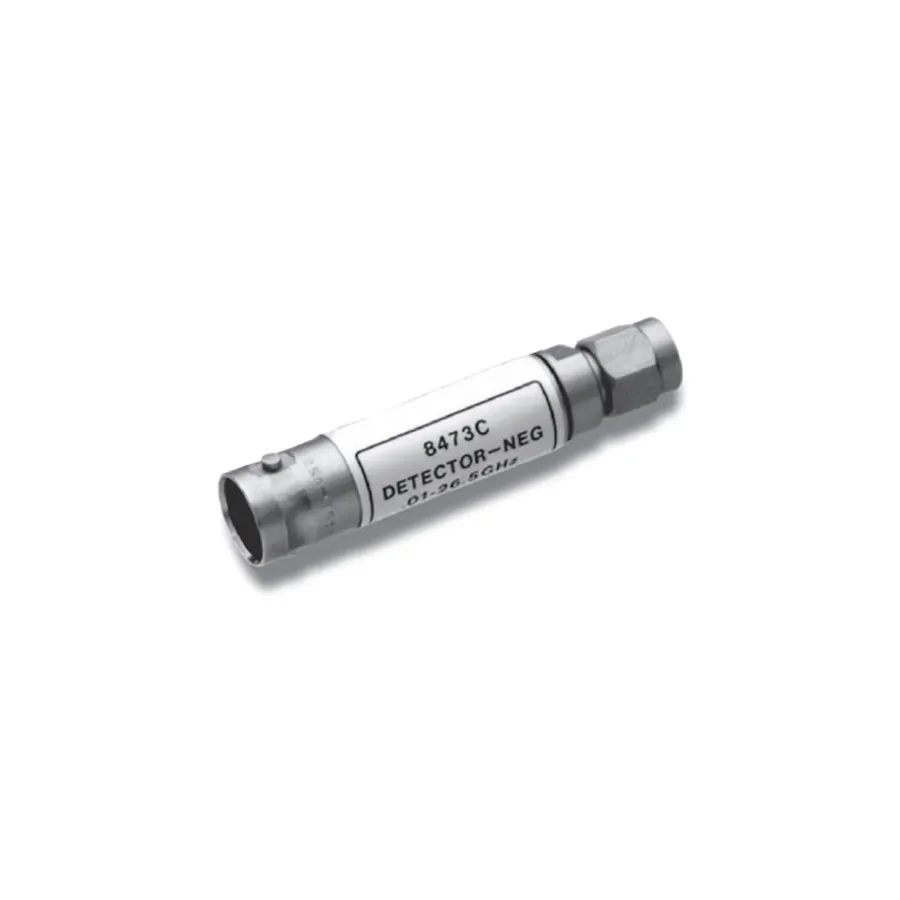

Keysight 8473C/101/301 Low-Barrier Schottky Diode Detector

Огляд

Keysight 8473C/101/301 — це детектор на діодах Шоттки з низьким бар'єром з негативною полярністю вихідного сигналу, призначений для RF та мікрохвильових застосувань вимірювання потужності та детектування сигналів. Цей детектор широко використовується для регулювання рівня сигналу, керування коефіцієнтом посилення та вимірювання потужності у широкому діапазоні частот.

Основні характеристики

• Діапазон частот: 10 MHz до 26.5 GHz
• Конфігурація з негативною полярністю вихідного сигналу
• Плоский частотний відгук: ±0.3 дБ до 12.4 GHz, ±0.6 дБ до 20 GHz, ±1.5 дБ до 26.5 GHz
• Чутливість низького рівня: > 0.5 мВ/мкВт до 18 GHz, > 0.18 мВ/мкВт до 26.5 GHz
• Максимальна вхідна потужність: 200 мВт (1 Вт короткотермінова, < 1 хв)
• Низька шумність: < 50 мкВ
• Максимальний SWR: 1.2 до 4 GHz, 1.5 до 18 GHz, 2.2 до 26.5 GHz
• Вхідний роз'єм: 3.5 мм штекер

Застосування

• Вимірювання та контроль потужності
• Автоматичне регулювання рівня та керування коефіцієнтом посилення
• Детектування RF та мікрохвильових сигналів
