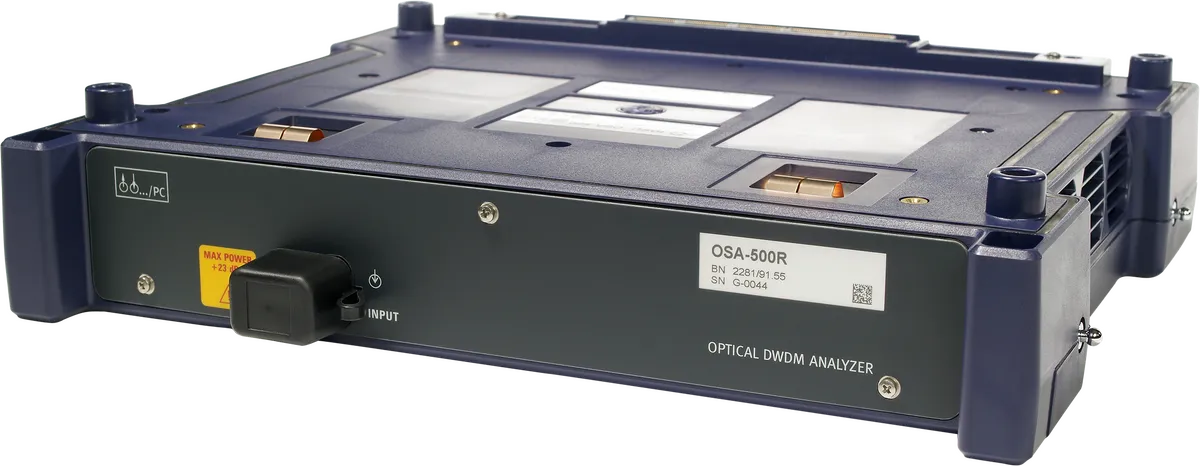

Viavi OSA-500 Optical Spectrum Analyzer

Огляд

Viavi OSA-500 — повнодіапазонний оптичний аналізатор спектра, розроблений для вимірювання спектра в системах CWDM у мережах доступу та системах DWDM у високошвидкісних магістральних мережах з швидкістю передачі даних до 100 Гбіт/с. Він використовує унікальний метод Optical Polarization Splitting (OPS) від Viavi для вимірювання справжнього in-band OSNR в мережах на основі ROADM, що робить його ідеальним для усунення неполадок та аналізу сигналів у складних оптичних системах.

Основні характеристики

• Метод Optical Polarization Splitting (OPS) для вимірювання справжнього in-band OSNR у мережах ROADM
• Широкий діапазон налаштування 1250–1650 nm, придатний для всіх мереж DWDM та CWDM до 100 Гбіт/с
• Опція drop-канулу для виділення окремих каналів для глибокого аналізу сигналу
• Програмна опція для тестування PMD на основі методу фіксованого аналізатора
• Вбудовані тестові застосунки оптичних компонентів для лазерних діодів, світлодіодів та оптичних підсилювачів
• Внутрішня онлайн-калібровка довжини хвилі без необхідності переналаштування

Застосування

• Вимірювання справжнього in-band OSNR в мережах Agile Optical, включаючи тестування ROADM та модулів компенсації дисперсії
• Тестування систем DWDM та CWDM під час установлення, обслуговування та модернізації мережі
• Автоматизоване тестування пасивних та активних компонентів DWDM
• Перевірка системи відповідно до заздалегідь встановлених限it
• Перевірка конфігурацій ROADM в мережах Agile Optical
