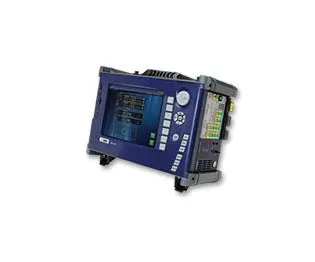

Viavi MOPM-C1RH1 Optical Power Meter Module
Viavi MOPM-C1RH1 модуль оптичного вимірювача потужності
Запитати ціну
Viavi MOPM-C1RH1 is a second-generation optical power meter module for the MAP platform with remote head operation, 110 dB dynamic range, 250 kHz sampling rate, and wavelength range of 750–1700 nm.
Деталі продукту
| Модель | MOPM-C1RH1 |
| Виробник | Viavi |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
Viavi MOPM-C1RH1 — це модуль оптичного вимірювача потужності другого покоління, розроблений для платформи MAP. Серія MAP є першою фотонною лабораторною платформою, що відповідає стандарту LAN Extensions for Instrumentation (LXI), забезпечуючи підключення Ethernet та сумісні драйвери віртуальних приладів (IVI) для оптичних тестових середовищ. MOPM-C1RH1 пропонує роботу зі змінною головкою з високопродуктивними можливостями оптичного вимірювання, придатними для лабораторних та виробничих застосувань.
Основні характеристики
- Конфігурація зі змінною головкою та кабелем довжиною 1,4 м для гнучкого розміщення датчика
- Однієва оптична входа з декількома доступними градаціями продуктивності
- Частота дискретизації 250 kHz для високошвидкісних вимірювань
- Діапазон довжин хвиль 750–1700 нм
- Динамічний діапазон 110 dB з опціональним розширенням до +27 dBm
- Сумісність з однорежимним та багаторежимним волокном (NA 0,27)
- Зберігання даних 100 000 точок на канал
- Підтримувані роз'єми: FC, ST, LC, E2000, MU, MTP, голе волокно
- Чотири градації продуктивності: Universal Purpose, Premium Performance, Ultra Performance та High Power
Варіанти продуктивності
- General Purpose — діапазон вимірювання -70 до +10 dBm з детектором InGaAs 2 мм
- Premium Performance — теплова стабілізація з діапазоном -80 до +11 dBm, детектор TEC InGaAs 3 мм
- Ultra Performance — підвищена теплова стабілізація, діапазон -100 до +11 dBm, найкраща шумова характеристика
- High Power — розширення вимірювання до +27 dBm за допомогою детектора з фільтром InGaAs
Застосування
- Характеризація та тестування підсилювачів
- Тестування приймачів та передавачів
- Абсолютне вимірювання оптичної потужності
- Вимірювання часу оптичного перемикання
Характеристики
| Optical Performance | All four performance grades are based on indium gallium arsenide (InGaAs) detectors and are suitable for applications using single-mode (SM) or multimode (MM) fiber. They feature high accuracy, high linearity, and extremely low polarization dependent loss (PDL). The general purpose grade provides a measurement range of -70 to +10 dBm. The high-performance detector features thermal stabilization, which results in an extended wavelength range and a power measurement range of -80 to +11 dBm. The high power grade extends high power measurement capability to +27 dBm. The ultra-performance detectors features enhanced thermal stabilization and noise control, which results in a power measurement range of -100 dBm to +11 dBm and best in class noise performance. |
| Feature | General PurposePremium PerformanceUltra PerformanceHigh Power |
| Detector Type | InGaAsTEC InGaAsTEC InGaAsFiltered InGaAs |
| Detector Size | 2 mm3 mm3 mm2 mm |
| Wavelength Range | 800 – 1650 nm750 – 1700 nm750 – 1700 nm800 – 1630 nm |
| Fiber Type¹ | SMF and MMF with NA 0.27 (maximum core size 62.5 μm) SMF and MMF with NA 0.27 (maximum core size 62.5 μm) |
| Dynamic Range | +11 dBm to –70 dBm+11 dBm to –80 dBm+11 dBm to –100 dBm+27 dBm to –45 dBm |
| Uncertainty at Reference Conditions² | ±2.5% (800 – 1510 nm) ±2.4% (1510 – 1600 nm) ±2.7% (1600 – 1635 nm) ±2.2% (800 – 1510 nm) ±2.3% (1510 – 1600 nm) ±2.5% (1600 – 1635 nm) ±2.2% (800 – 1510 nm) ±2.3% (1510 – 1600 nm) ±2.5% (1600 – 1635 nm) ±3.9% (800 – 960 nm) ±3.6% (960 – 1300 nm) ±3.7% (1300 – 1510 nm) ±3.8% (1510 – 1600 nm) ±4.0% (1600 – 1635 nm) |
| Total Uncertainty³ | ±3.2 % ±5 pW (800 – 900 nm) ±5.2 % ±5 pW (900 – 960 nm) ±3.1 % ±5 pW (960 – 1510 nm) ±3.1 % ±5 pW (1510 – 1600 nm) ±3.8 % ±5 pW (1600 – 1635 nm) ±3.0% ±1 pW (800 – 1510 nm) ±3.1% ±1 pW (1510 – 1600 nm) ±3.4% ±1 pW (1600 – 1635 nm) ±3.0% ±0.2 pW (800 – 1510 nm) ±3.1% ±0.2 pW (1510 – 1600 nm) ±3.4% ±0.2 pW (1600 – 1635 nm) ±4.6% ±100 pW (800 – 900 nm) ±7.9% ±100 pW6 (900 – 960nm) ±3.9% ±100 pW (960 – 1300 nm) ±4.4% ±100 pW (1300 – 1510 nm) ±4.5% ±100 pW (1510 – 1600 nm) ±5.2% ±100 pW (1600 – 1635 nm) |
| Return Loss | >55 dB type>55 dB type>55 dB type>55 dB type |
| Relative Uncertainty due to Polarization⁵ | ±0.015 dB±0.01 dB±0.01 dB±0.07 dB |
| Maximum Number of Channels (Panel Mount) | 1,2 or 41,2 or 41,2 or 41,2 or 4 |
| Sampling Time | 4 µs (250 kHz)4 µs (250 kHz)4 µs (250 kHz)4 µs (250 kHz) |
| Averaging Time | 20 µs to 5 s20 µs to 5 s20 µs to 5 s20 µs to 5 s |
| Buffer Size | 100,000 points100,000 points100,000 points100,000 points |
| Supported Connectors⁷ | FC ST LC E2000 MU MTP or bare fiber FC ST LC E2000 MU MTP or bare fiber FC ST LC E2000 MU MTP or bare fiber FC ST LC E2000 MU MTP or bare fiber |
| Re-calibration Period | 1 year1 year1 year1 year |
| Warm-up Time | 30 min30 min30 min30 min |
| Operating Temperature | 5 to 40°C5 to 40°C5 to 33°C5 to 40°C |
| Humidity | 15 – 80% relative humidity, non-condensing15 – 80% relative humidity, non-condensing15 – 80% relative humidity, non-condensing15 – 80% relative humidity, non-condensing |
| Module Weight | 1.2 kg 2.65 lb 1.2 kg 2.65 lb 1.2 kg 2.65 lb 1.2 kg 2.65 lb |
| Remote Head Cable Length | 1.4 m (4.5 ft)1.4 m (4.5 ft)1.4 m (4.5 ft)1.4 m (4.5 ft) |
| Remote Head Weight | 0.6 kg 1.3 lb 0.6 kg 1.3 lb 0.6 kg 1.3 lb 0.6 kg 1.3 lb |
| Model / Part Number | Description |
| MOPM-C1RH1 | Single channel remote interface cassette |
| Type of Detector | Single ChannelDual ChannnelQuad Channel |
| General Purpose | MOPM-C1PMH1-MPMGPMOPM-C1PMH2-MPMGPMOPM-C1PMH4-MPMGP |
| High Power | MOPM-C1PMH1-MPMHPMOPM-C1PMH2-MPMHPMOPM-C1PMH4-MPMHP |
| Premium Performance | MOPM-C1PMH1-MPMPPMOPM-C1PMH2-MPMPPMOPM-C1PMH4-MPMPP |
| Ultra Performance | MOPM-C1PMH1-MPMUPMOPM-C1PMH2-MPMUPMOPM-C1PMH4-MPMUP |
