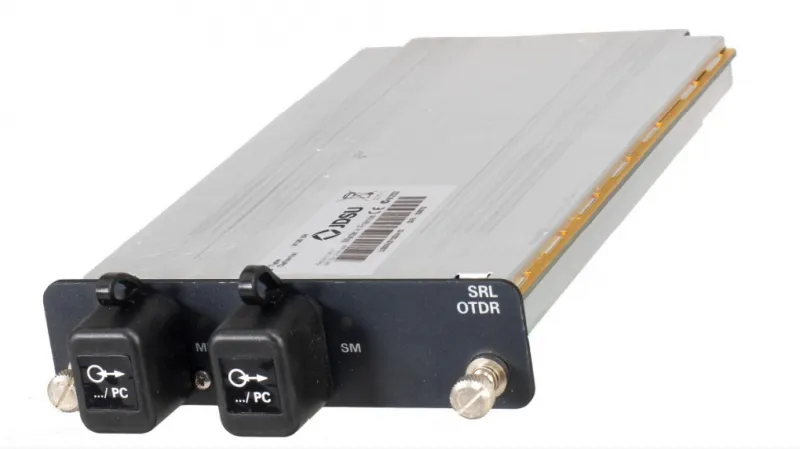

Viavi E8136D OTDR Module

Огляд

Viavi E8136D є частиною сімейства 8100-Series OTDR EVO і розроблений для комплексного тестування волокна та комісіонування. Модуль забезпечує одномодове підтримку на довжинах хвиль 1310, 1550 та 1625 нм з виключними характеристиками продуктивності, включаючи динамічний діапазон до 50 дБ та однією з найкращих у галузі характеристиками мертвої зони. Модуль інтегрує функції OTDR, джерела постійного світла та вимірювача потужності в один портовий інструмент для максимальної гнучкості у польових застосуваннях.

Основні характеристики

• Динамічний діапазон 50/50/50/48 дБ на всіх довжинах хвиль (1310/1550/1625/1650 нм)
• Мертва зона подій 0,5 м для повної характеристики подій елемента на волоконних лініях на відстані 2 м
• Інтегроване джерело постійного світла з потужністю виходу 0 дБм
• Інтегрований вимірювач потужності з точністю ±0,5 дБ при –30 дБм
• Ширина імпульсу від 2 нс до 20 мкс для гнучких параметрів тестування
• Оптимізовано для PON для тестування через розподільники 1x128 з мертвою зоною затухання 15 м
• Автоматичне виявлення трафіку для запобігання перешкодам сигналу під час тестування OTDR

Застосування

• Комісіонування волоконної мережи та тестування приймальності
• Перевірка модернізацій та розширень мережі
• Виявлення несправностей та усунення неполадок у оптичних волоконних лініях
• Тестування та перевірка систем PON
• Двонаправлена характеристика волокна з інтеграцією Smart Link Mapper
